闸阀明杆和暗杆的区别(明杆闸阀和暗杆闸阀结构图解)

时间:2021-11-19   访问量:1578   作者:可拉伐阀门

明杆闸阀也称为升降杆闸阀,其在启闭过程中阀杆和闸板一起上下动作。

手轮带动阀杆螺母转动,螺母转动时带动阀杆上下动作。阀杆是不转的。闸板侧面有凹槽,阀体内壁上有导向凸台,二者配合,对闸板起到导向限位作用。闸板与阀杆端部T型头连接。

明杆闸阀开启时可以看到阀杆逐渐上升,通过阀杆上升幅度可以判断闸阀开启程度,并可以通过阀杆位置,判断阀门是处于开状态还是关状态。所以对于重要场合多用明杆闸阀,防止出现问题时发生误判。

明杆闸阀

明杆闸阀开启时阀杆要上升到和闸阀通径大小数值一样的高度,对于空间宽敞的地方还好,对于空间狭小的地方就不适合了,可以考虑暗杆闸阀。

常见型号有Z41,Z42,Z43,Z44,Z11;


暗杆闸阀也称为旋转杆闸阀,其在启闭过程中阀杆是转动的。

手轮带动阀杆转动,阀杆带动闸板上下动作,完成开关过程,同样闸板和阀体间有导向槽配合。对闸板限位和导向。闸板内有内螺纹和阀杆螺纹配合。

暗杆闸阀开启时,阀杆只是旋转运动,没有上下升降的动作。从外观看不出闸阀的开关状态,因为其开关过程中外观没有任何变化,不像明杆闸阀可以看到阀杆上升和下降过程。所以重要场合会在其外观装上阀杆指示器,可以分辨阀门开关状态。

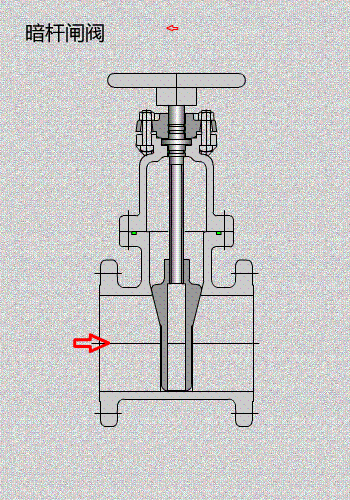

暗杆闸阀

暗杆闸阀适用于空间有限的场合,因为其开启时高度没有变化。管道内介质要洁净,杂质会造成阀杆和闸板螺纹处卡住,造成开关失灵。阀杆和闸板螺纹受到介质的冲蚀和腐蚀作用,使用寿命没有明杆闸阀长。

常见型号有Z45,Z46,Z47,Z48,Z15。
