多功能水泵控制阀|隔膜式控制阀|水泵控制阀JD745X

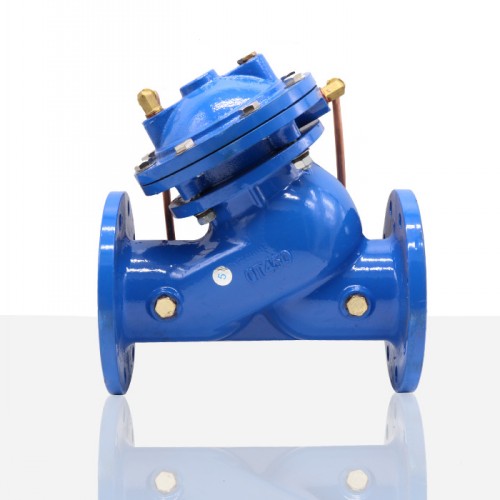

多功能水泵控制阀
多功能水泵控制阀
多功能水泵控制阀
多功能水泵控制阀

多功能水泵控制阀JD745X

品牌厂家:COLAVAL/可拉伐
产品型号:JD745X
连接方式:法兰
公称通径:DN40-DN1000
阀体材质:球墨铸铁、铸钢、不锈钢
压力温度:PN10-PN16 0~80℃
结构形式:隔膜式
应用领域:隔膜活塞式多功能水泵控制阀 水利控制阀消防水系统防水锤缓闭止回阀
在线询价

服务热线:021-8037092318701880159

产品优点
  • 特点

    多功能水泵控制阀具有电动阀、逆止阀和水锤消除器三种功能。

  • 适用范围

    给水系统的水泵出口处、防止介质倒流、水锤以及水击现象的智能型阀门。

  • 防止水锤效果好

    将缓开、止回速闭、缓闭等消除水锤的技术一体化,防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害

  • 节能效果好

    阀体采用了全通道、直流式、流线型设计,水力损失小,节能效果好。

  • 操作简单

    无需为阀门另配电控系统,阀门随水泵的开启与停止自动并按顺序完成控制功能,通过设定调节阀开度可得到合适的控制参数。

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

JD745X多功能水泵控制阀原理作用:

JD745X多功能水泵控制阀是以管道介质压力为动力,进行启闭、调节的阀门。JD745X多功能水泵控制阀它由一个主阀和附设的导管、针阀、球阀和压力表等组成,根据使用的目的、功能场所的不同,可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、水泵控制阀、水力电动控制阀、紧急关闭阀。JD745X多功能水泵控制阀按结构可分为隔膜型和活塞型两类。

    JD745X多功能水泵控制阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处、防止介质倒流、水锤以及水击现象的智能型阀门。JD745X多功能水泵控制阀具有电动阀、逆止阀和水锤消除器三种功能,可有效地提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按钮,阀门即可按照水泵操作规程自动实现启闭,流量大、压力损失小。

    JD745X多功能水泵控制阀结构特点:JD745X多功能水泵控制阀由主阀和调节阀及接管系统组成,阀体采用直流式阀体,主阀控制室为膜片式或活塞式的双控制室结构,控制室比一般水力控制阀增加了一个,增加了对主阀的控制功能,实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制,实现了一个阀门、一次调节对水泵出口的多功能控制。本产品的接管系统采用调节阀控制,通过设定调节阀的开度,可方便实现需要的各项控制参数,如主阀的开启速度、缓闭速度等等。

    JD745X多功能水泵控制阀工作原理:当水泵起动起后,水压作用于主阀阀盘下面和控制室下腔,此压力使主阀开启,控制室上腔的水经过调节阀B缓缓排到出口端,主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后,进口端水压迅速下降,在自重、弹簧压力作用下快速关闭大部分开度,防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭,关闭速度减慢形成了缓冲,防止压力剧增。设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

JD745X多功能水泵控制阀性能特点:

①防止水锤效果好,将缓开、止回速闭、缓闭等消除水锤的技术一体化,防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害;

②操作方便,无需为阀门另配电控系统,阀门随水泵的开启与停止自动并按顺序完成控制功能,通过设定调节阀开度可得到合适的控制参数;

③阀体采用了全通道、直流式、流线型设计,水力损失小,节能效果好。


JD745X多功能水泵控制阀技术参数:

    公称通径DN40-DN1000
    公称压力1.0Mpa1.6Mpa2.5Mpa
    适用温度0℃~80℃
    壳体试验压力1.5Mpa2.4Mpa3.75Mpa
    密封试验压力1.1Mpa1.76Mpa2.75Mpa
    较低动作压力P1≥0.07MPa
    结构长度标准Q/BYL-2002
    法兰长度标准GB/T 17241.6;GB/T 9113
    试验压力标准GB/T 13927

JD745X多功能水泵控制阀部件材质:

阀体灰铸铁/球墨铸铁/铸钢/不锈钢阀盖灰铸铁/球墨铸铁/铸钢/不锈钢
弹簧弹簧钢/不锈钢阀杆2Cr13
膜片丁腈尼龙强化橡胶/三元乙丙尼龙强化橡胶阀座铜合金/不锈钢
阀瓣球墨铸铁膜片压板灰铸铁/球墨铸铁/铸钢/不锈钢
O型密封圈丁腈橡胶/三元乙丙橡胶O型圈压板灰铸铁/球墨铸铁/铸钢/不锈钢

JD745X多功能水泵控制阀外形尺寸:

DNLHDD1n-d
PN1.0PN1.6

PN2.5

PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5
502032931651651651251251254-184-184-18
652163281851851851451451454-184-188-18
802483642002002001601601608-188-188-18
1002834182202202351801801908-188-188-22
1253304812502502702102102208-188-188-22
1503565432852853002402402508-228-228-26
2004446733403403602952953108-2212-228-26
25053379239540542535035537012-2212-2612-30
3006009274454604854001043012-2212-2616-30
35062295750552055546047049016-2216-2616-33
400698118856558062051552555016-2616-3016-36
450775121861564067056558560020-2620-3020-36
500811125667071573062065066020-2620-3320-36
6009001600780840/725770/20-3020-36/
7009801750895910/840840/24-3024-36/
8001120190010151025/950950/24-3324-39/
900122021001115//1050//28-33//
1000132024001230//1160//28-36//



关键字: 水利阀
