立式衬氟止回阀|衬氟法兰止回阀|立式止回阀H42F产品资料介绍 立式衬氟止回阀|衬氟法兰止回阀|立式止回阀H42F型号规格

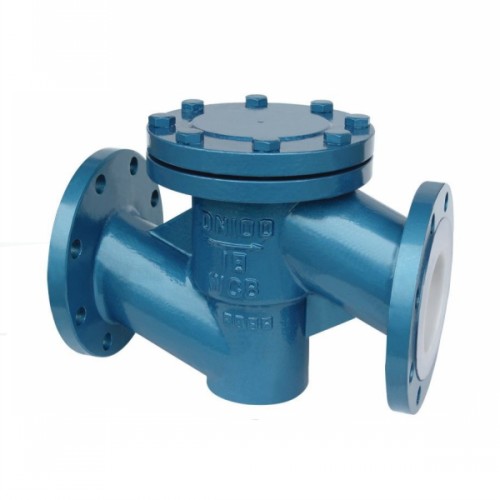

立式衬氟止回阀|衬氟法兰止回阀|立式止回阀H42F
立式衬氟止回阀
立式衬氟止回阀

立式衬氟止回阀H42F

品牌厂家:COLAVAL/可拉伐
产品型号:H42F
连接方式:法兰
公称通径:DN15-DN300
阀体材质:铸铁、铸钢、碳钢
压力温度:PN10-PN25 -10℃~180℃
结构形式:直通式
应用领域:衬氟立式止回阀门耐腐蚀止回阀升降式止回阀防腐耐酸碱法兰四氟
在线询价

服务热线:021-8037092318701880159

产品优点
  • 体积小

    体积小、重量轻、流体阻力小,耐疲劳

  • 特点

    阀体内腔表面覆有可供选择的各种氟塑料,具有强度高、耐腐蚀性能好的特点

  • 防倒流

    可用在强腐蚀性介质上起到止回作用,防止介质倒流。

  • 操作简单

    启闭件靠流动介质的压力来实现自动开启或关闭。

  • 密封性强、零泄露

    流道光滑、密封性好、零泄漏

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

H42F立式衬氟止回阀由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启或关闭;当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,起止回作用。专用于控制腐蚀性或强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,具有强度高、耐腐蚀性能好的特点,适用于不同工作温度和流体管路,防止各类管路或设备上的介质逆流的单向阀。

止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动,旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。注意:止回阀只允许介质向一个方向流动,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。


H42F立式衬氟止回阀参数:

公称通径:DN15-DN300

公称压力:1.6Mpa-2.5Mpa

适用温度:-10℃~180℃

适用介质:酸、碱、盐、王水、有机酸等强腐蚀性介质

阀体材质:铸铁、铸钢、碳钢

连接方式:法兰连接

设计标准:GB 12236

结构长度:GB 12221

检验试验:GB/T13927

法兰标准:JB/T79-94;GB 9113.1-26


H42F立式衬氟止回阀特性:

可用在强腐蚀性介质上起到止回作用,防止介质倒流。

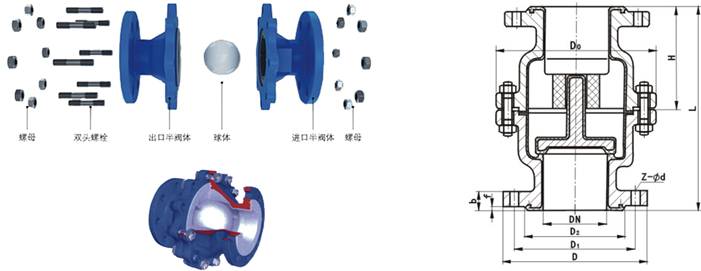

H42F立式衬氟止回阀尺寸:


H42F立式衬氟止回阀主要连接外形和尺寸:

通径1520253240506580100125150200250300
L8090100110125140160185210250300380420460

注:此外形尺寸为1.6Mpa压力止回阀,如需更高压力尺寸图纸,敬请来电来函咨询。

H42F立式衬氟止回阀为球芯阀瓣、直流式结构。采用特殊模压工艺,将氟塑料衬于阀体壳体内壁,能耐强酸、强碱的腐蚀,流道光滑、密封性好、零泄漏。此阀门为自动阀门,启逆止作用,水平安装于工业管道中。
