气动三通卫生级球阀|气动三通卡箍球阀|气动快装球阀产品资料介绍 气动三通卫生级球阀|气动三通卡箍球阀|气动快装球阀型号规格
气动三通卫生级球阀|气动三通卡箍球阀|气动快装球阀
气动三通卫生级球阀
气动三通卫生级球阀
气动三通卫生级球阀
气动三通卫生级球阀

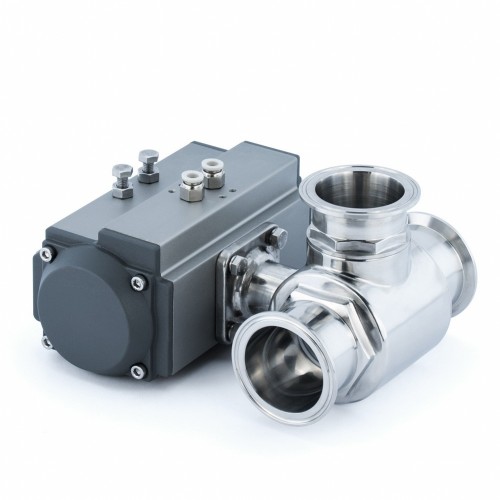

气动三通卫生级球阀Q684F,Q685F

品牌厂家:COLAVAL/可拉伐
产品型号:Q684F,Q685F
连接方式:卡箍快装式连接
公称通径:DN15-DN100
阀体材质:不锈钢304、不锈钢316、不锈钢316L
压力温度:PN16 低温、常温、高温
结构形式:直通式
应用领域:食品级卡箍T型L型气动球阀 304不锈钢气动三通 卫生级快装换向阀
在线询价

服务热线:021-8037092318701880159

产品优点
  • 特点

    气动三通卫生*球阀密封圈采用全封闭式紧紧包裹住阀芯,无介质积存区域和死角。

  • 拆卸安装方便

    气动三通快装球阀快装方式,连接方便,操作简单,可快速拆卸和安装,为日后清洁工作带来方便。

  • 可转换流量

    根据结构形式可分为三通L型和T型,实现对管路介质换向、分流、合流使用。

  • 体积小

    结构简单、体积小、重量轻。

  • 配置执行机构

    GT、AT、AR、AW系列单双作用气动执行器。

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

气动三通卫生*球阀概述:

气动三通卫生*球阀(三通快装球阀)阀体采用食品*不锈钢304、316材质*成,根据结构分为三通T型和三通L型,可用于卫生*别的工况中对管路介质进行换向、分流和合流使用。气动三通卫生*球阀采用快装式连接,可方便于拆卸、维修和清洗阀腔,并且阀体内外经过抛光和灭菌处理,光滑表面确保清洁,不会产生潜在的污染,可广泛应用于*药、食品加工、饮料等领域中做开关截断或调节介质流量。


气动三通卫生*球阀特点:

1,气动三通卫生*球阀密封圈采用全封闭式紧紧包裹住阀芯,无介质积存区域和死角。

2,气动三通快装球阀快装方式,连接方便,操作简单,可快速拆卸和安装,为日后清洁工作带来方便。

3,根据结构形式可分为三通L型和T型,实现对管路介质换向、分流、合流使用。

4,气动三通快装球阀维修和更换时,只需松开两片卡箍即可拆卸阀门,不需破坏周围墙体,减少了维修时间和维修费用。

5,气动三通快装球阀不仅能对管道介质进行快速开关切断控*,也可对流量压力温度等各项参数进行百分比调节。


气动三通卫生*球阀技术参数:


公称通径DN15~DN100(mm)
公称压力PN1.0MPa
结构形式三通T型、三通L型
阀座密封聚四氟乙烯(PTFE)≤180℃
链接方式卡箍快装式连接
阀体材质不锈钢304、316、316L
球芯材质不锈钢304、316、316L
作用形式单作用式(弹簧复位)常开常闭、双作用(气开气关)
控*方式切断式(开关控*)、调节型(4-20mA信号实现调节功能)

气动三通卫生*球阀原理:

气动三通卫生*球阀不仅可实现介质流向的切换,也可使三个通道相互连通,

同时可关闭任意一个通道,使另外两个通道连通,灵活控*管路是介质的合流或分流(流向如下图)。


T型三通球阀可使三条正交的管道互相连通或切换,起分流或合流作用;

L型三通球阀可连接相互正交的两管道,使另一条孔道切断,起改变介质流向作用。
