手动真空蝶阀|真空蝶阀GI|对夹蝶阀产品资料介绍 手动真空蝶阀|真空蝶阀GI|对夹蝶阀型号规格
手动真空蝶阀|真空蝶阀GI|对夹蝶阀

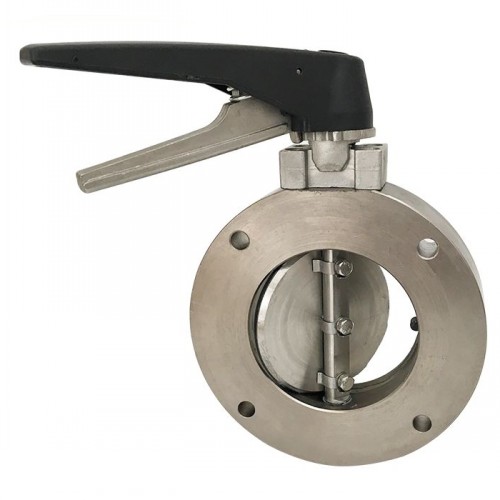

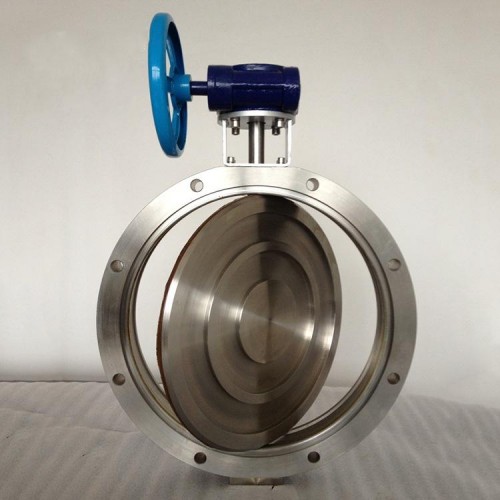

手动真空蝶阀
手动真空蝶阀
手动真空蝶阀
手动真空蝶阀
手动真空蝶阀
手动真空蝶阀

手动真空蝶阀GI

品牌厂家:COLAVAL/可拉伐
产品型号:GI
连接方式:对夹
公称通径:DN32-DN400
阀体材质:铸钢、不锈钢304、不锈钢316、不锈钢316L
压力温度:PN10-PN16 0~80℃
结构形式:中线型
应用领域:电动真空蝶阀零泄漏负压 不锈钢抽高真空对夹蝶阀调节型GID
在线询价

服务热线:021-8037092318701880159

产品优点
  • 特点

    阀门能承受正压力

  • 操作简单

    结构紧凑、体积小、重量轻、操作灵活、使用方便

  • 省力灵巧

    操力矩小,操作方便,省力灵巧。

  • 适用范围

    广泛应用于真空获得设备、新能源及半导体产业。

  • 可选装

    传动型式:蜗轮传动、气动传动、电动传动。

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

手动真空蝶阀GI原理作用:

手动真空蝶阀GI采用回转型电动,电子调节式阀门驱动装置驱动阀杆与阀板执行启闭动作。可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开,关或中间位置的控制,从而达到接通或切断真空管路中气流的目的阀体的阀板采用夹紧结构,把阀板的密封圈夹紧,除了能用在真空状态下,也能用在低压状态下使用。高真空电动蝶阀用于接通或切断真空管路中的气流。

高真空蝶阀是利用电动装置驱动阀板做开启或关闭动作,达到接通或切断真空管路中气流的目的一种装置。它适用的介质为空气及非腐蚀性气体。广泛应用于真空获得设备、新能源及半导体产业。阀门漏率:≤1.3×10-5Pa.L/S。


手动真空蝶阀GI性能特点:

①阀门能承受正压力;

②阀杆上下不窜动。


手动真空蝶阀GI技术参数:

适用范围

105~1.3×10-4Pa

阀门漏率

≤1.3×10-4Pa.L/S.

适用温度

-25~ 80℃(丁腈橡胶) -30~ 150℃(氟橡胶)

安装方向

任意

手动真空蝶阀GI部件材质:

阀体、阀盖、阀杆:碳钢或不锈钢

密封件:丁腈橡胶、氟橡胶

手动真空蝶阀GI外形尺寸:

型号

DN

D

Do

D1

B

H

B1

L

n-φc

GI-32

32

78

64

36

22

32

36

115

4-φ7

GI-40

40

85

70

44

22

40

36

115

4-φ7

GI-50

50

110

90

55

22

50

36

115

4-φ9

GI-65

65

125

105

70

26

130

38

135

4-φ9

GI-80

80

145

125

85

30

140

38

135

4-φ9

GI-100

100

170

145

105

30

153

38

135

4-φ12

GI-150

150

220

195

156

35

179

40

165

8-φ12

GI-200

200

275

250

208

40

208

40

185

8-φ12

GI-250

250

330

300

258

45

234

45

300

8-φ14

GI-300

300

380

350

308

55

300

55

350

8-φ14

GI-400

400

500

465

408

60

340

60

500

8-φ18


关键字: 蝶阀
