通常我们说的多少公斤压力阀门相当于多少Mpa,也就是对应的Mpa和公斤的换算,比如1.0MPa=10公斤,2.5MPa=25公斤压力。
阀门压力换算:
而PN,CLass,都是阀门中压力的一种表示方法,所不同的是,它们所代表承受的压力对应参照温度不同,PN欧洲体系是指在120℃下所对应的压力,而CLass美标是指在425.5℃下所对应的压力。所以在工程互换中不能只单纯的进行压力换算,如CLass300#单纯用压力换算应是2.1MPa,但如果考虑到使用温度的话,它所对应的压力就升高了,根据材料的温度耐压试验测定相当于5.0MPa。
阀门压力划分:
***标、美标、日标阀门公称压力、磅(Lb)、兆帕(Mpa)、巴(bar)、日标(K)级换算表。
压力等级磅(Lb) 和兆帕(Mpa)换算对照表 | ||||||||||
磅级Class | 150 | 300 | 400 | 600 | 800 | 900 | 1500 | 2500 | 3500 | 4500 |
兆帕Mpa | 2.0MPa | 4.0MPa | 6.8MPa | 11.0MPa | 13.0MPa | 15.0MPa | 26.0MPa | 42.0MPa | 56.0MPa | |
压力等级兆帕(Mpa)和巴(bar)换算对照表 | |||||
0.05(0.5) | 0.1(1.0) | 0.25(2.5) | 0.4(4.0) | 0.6(6.0) | 0.8(8.0) |
1.0(10.0) | 1.6(16.0) | 2.0(20.0) | 2.5(25.0) | 4.0(40.0) | 5.0(50.0) |
6.3(63.3) | 10.0(100.0) | 15.0(150.0) | 16.0(160.0) | 20.0(200.0) | 25.0(250.0) |
28.0(280.0) | 32.0(320.0) | 42.0(420.0) | 50.0(500.0) | 63.0(630.0) | 80.0(800.0) |
100.0(1000.0) | 125.0(1250.0) | 160.0(1600.0) | 200.0(2000.0) | 250.0(2500.0) | 335.0(3350.0) |
磅级(Lb)与日标(K)级和公称压力换算对照表 | |||||||
磅级(Lb) | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
K级 | 10 | 20 | 30 | 40 | 63 | 100 | / |
公称压力(MPa) | 2.0 | 5.0 | 6.8 | 10.0 | 15.0 | 25.0 | 42.0 |

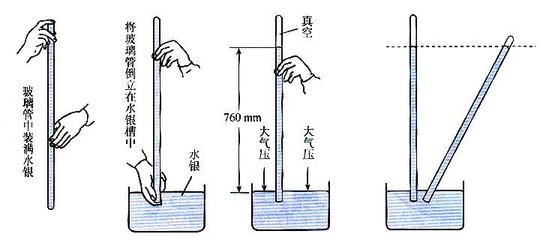

标准大气压是在标准大气条件下海平面的气压,其值为101.325kPa,是压强的单位,记作atm。化学中曾一度将标准温度和压力(STP)定义为0°C(273.15K)及101.325kPa(1atm),但1982年起IUPAC将“标准压力”重新定义为100 kPa。1标准大气压=760mm汞柱=76cm汞柱=1.01325×10^5Pa=10.339m水柱。1标准大气压=101325 N/㎡。(在计算中通常为 1标准大气压=1.01×10^5 N/㎡)。100kPa=0.1MPa
一个标准大气压是 1.013X10的5次方帕斯卡 1.01×10^5帕斯卡
标准大气压换算公式:
(1)1公斤等于0.1Mpa等于一标准大气压,一公斤是一公斤力每平方厘米的简称,一公斤力等于9.8牛顿。
所以:一公斤力每平方厘米就=(9.8/0.0001)Pa=0.098MPa约等于0.1MPa,而一标准大气压=1.01325X100000Pa 也是约等于0.1MPa.=105Pa
因此:1MPa=10公斤力=10㎏/c㎡ 1MPa=10标准大气压 0.1MPa=1标准大气压
(2)或者按工程中最常用的换算是1个大气压=10m水柱=1公斤力=0.1MPa
