高性能蝶阀|不锈钢高性能蝶阀|气动高性能蝶阀产品资料介绍 高性能蝶阀|不锈钢高性能蝶阀|气动高性能蝶阀型号规格
高性能蝶阀|不锈钢高性能蝶阀|气动高性能蝶阀
手动高性能蝶阀
手动高性能蝶阀
手动高性能蝶阀
手动高性能蝶阀

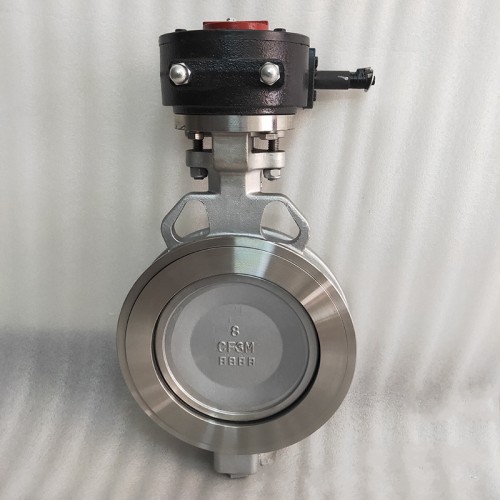

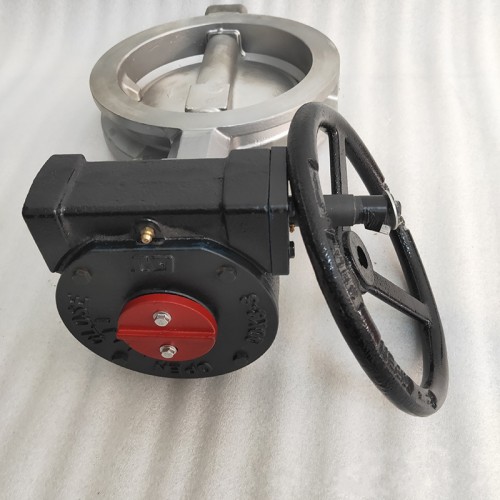

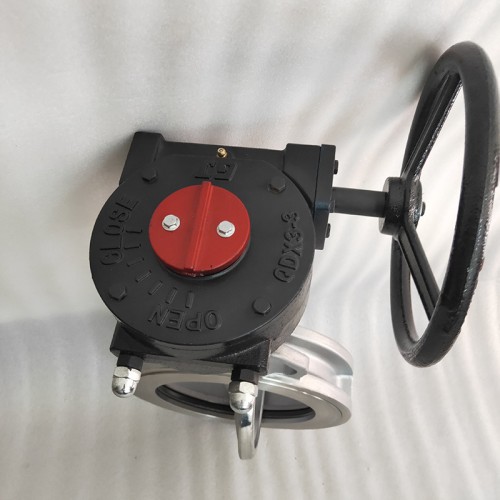

手动高性能蝶阀GD371H

品牌厂家:COLAVAL/可拉伐
产品型号:GD371H
连接方式:对夹
公称通径:DN50-DN1200
阀体材质:不锈钢304、不锈钢316、不锈钢316L
压力温度:PN16-40 低温、常温、高温
结构形式:垂直板式
应用领域:不锈钢铸钢高性能蝶阀带支架蝶阀双偏心高温蒸汽阀
在线询价

服务热线:021-8037092318701880159

产品优点
  • 特点

    使用独特的动载密封PTFE阀座设计,弹性好,可靠性高。

  • 零泄露

    密封试验,双向达到无气泡泄漏。

  • 体积小

    具有体积小,重量轻,性能可靠,配套简单,流通能力大。

  • 使用时间长

    使用寿命长,维修量小。

  • 高标准

    耐火/防火阀座,防火型蝶阀设计遵照API607标准。

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

手动高性能蝶阀GD371H原理作用:

蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。高性能蝶阀解决了通用阀门难以适应的高低温、高压、真空等工况而开发的产品。该阀具有独特的自密封和双偏心结构,可作快速切断或调节流量之用。

    高性能蝶阀连接方式可采用对夹式或用于大管径及管路终端的凸耳式单法兰设计。除了按ASME B16.5、B16.47标准外,还可按用户要求,用于DIN标准、JIS标准和***标等连接尺寸。

手动高性能蝶阀GD371H性能特点:

①使用独特的动载密封PTFE阀座设计,弹性好,可靠性高;

②无需增加O型圈或金属部件来保持密封;

③唇缘式密封结构可补偿温度和压力的变化;

④使用寿命长,维修量小;

⑤密封试验,双向达到无气泡泄漏;

⑥耐火/防火阀座,防火型蝶阀设计遵照API607标准。

手动高性能蝶阀GD371H技术参数:

公称通径DN50-DN1200(2"~48")适用温度-50℃~450℃
公称压力PN0.6-PN4.0(150LB~300LB)适用介质水、蒸汽、油品、腐蚀性介质

手动高性能蝶阀GD371H部件材质:

类型高性能四氟密封蝶阀高性能金属密封蝶阀
阀体WCB、SS304、SS316WCB、SS304、SS316
阀板SS304、SS316SS304、SS316
阀杆17-4PH17-4PH
阀座POM、EPDM、PTFE、RPTFESS316、0Cr12Mn5NiMo3Al、Inconel 825
轴套SS304、PTFESS304
填料PTFE石墨
压环Q235、SS304、SS316Q235、SS304、SS316

手动高性能蝶阀GD371H外形尺寸:

    DN近 似 尺 寸 (mm)kg
    ABCEGHKPSXY
    504323963812427980186724503
    654927119591942791112751115485
    804927132732032791213161115746
    1005430157952162791333411115948
    1256430186111217279135362111511112
    1505733216142235279152378141814613
    2006436270188270559187441162219420
    2507141324236329559232531212824335
    3008148381282357559260596243328951
