什么是电磁控制阀? 电磁阀如何工作?

时间:2021-12-24   访问量:367   作者:可拉伐阀门

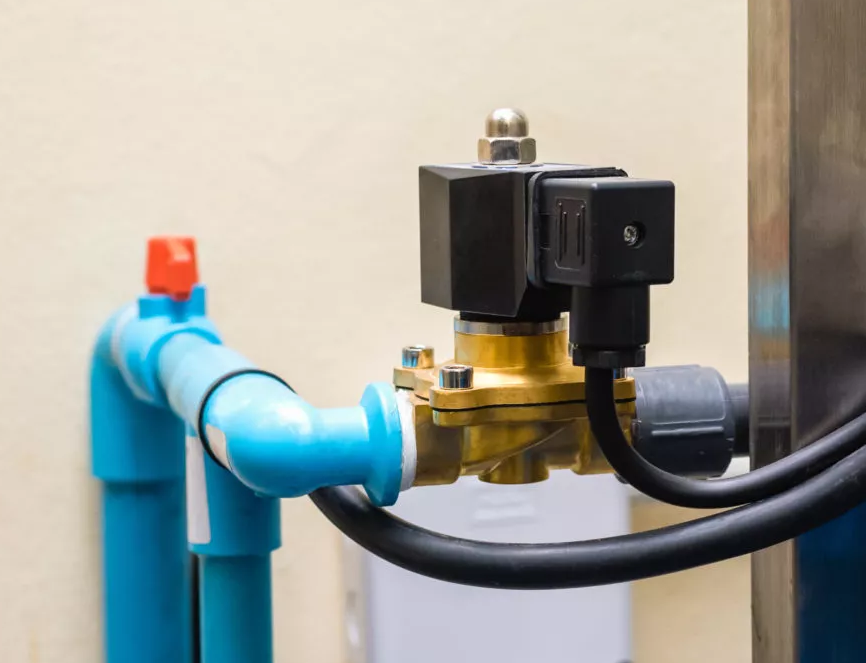

什么是电磁控制阀?

使用电磁控制阀来自主和远程控制系统内的流体流动,从而无需手动关闭和打开阀门。流动介质可以是水、空气、气体、油、蒸汽或制冷剂。

电磁控制阀有两个主要部件:顶部的电磁阀和底部的阀门系统。电流引起的电磁力使柱塞向上或向下移动以挤压和控制流量。电磁控制阀要么“常闭”,要么“常开”。

电磁阀如何工作?

电磁阀有电磁阀和阀体两部分。螺线管本身包含一个围绕铁心(柱塞)的电磁感应线圈。

对于“常开”电磁阀,断电时阀门关闭。为了“打开”阀门,电流会激活磁场并移动柱塞。但是当阀门“常闭”时,激励电流会提升柱塞以打开开口并允许介质流过阀门。

电磁阀类型

由于电磁阀在如此多的应用中非常有用,因此不同的设计执行不同的功能。下面介绍五种常见的电磁阀类型。

1. 直动阀

直动式(或直动式)电磁阀简单,通常用于流量相对较小的应用。就其功能而言,它不依赖于外部压力。当线圈中的电磁活动向上拉柱塞以允许介质通过时,阀门通过直接作用打开(反之亦然,对于通常打开的阀门)。

直动阀没有******工作压力或压力差。孔口直径(连同施加在电磁阀上的磁力)决定了流量和******工作压力。

2. 先导式阀门

先导式阀门(也称为“伺服操作”或“先导式”)是间接作用阀。这些阀门的打开和关闭发生在介质的压力差上,因此最小压力为 0.5 bar。先导式阀门需要较少的电能,运行速度较慢,并且需要全功率才能保持打开状态。这些电磁阀最适合具有高流速和足够压差的应用。

间接阀的流动过程是单向的。在入口和出口端口之间是一个橡胶膜,它有一个小孔,介质可以从入口流到上隔室。额外压力室的放大允许较小的螺线管管理大流量。

当阀门通常关闭时,来自膜上方的入口压力及其上方的支撑弹簧保持关闭。当电磁阀通电时,先导孔口打开,隔膜上方的压力降低。这会在膜的任一侧产生压力差,使其升起,因此介质可以从入口流到出口。对于“常开”阀门,此过程使用相同的零件,但相反。

3、二通阀

二通阀是最常见的电磁控制阀类型。有两个端口:腔体端口和体孔口。每个端口交替用于启动和停止媒体流。

二通阀设置为“常开”或“常闭”。常闭二通阀更常见,并保持关闭状态,直到电能使阀门打开。

常闭电磁阀是最常见的,并且在电源使其打开之前一直保持关闭状态。默认情况下,常开阀门是打开的,直到电源关闭阀门。当电力停止时,阀门重新打开到其默认状态。

什么是电磁阀


4. 三通阀

三通电磁阀设计包括三个端口。三通阀适用于需要交替和耗尽压力的操作。在给定时间只能连接两个端口。以下是与三通阀相关的不同设置。

●混合设置(二进一出):当柱塞阻塞底部节流孔无动力模式时,介质从顶部入口流向出口。通电时,柱塞向上拉以关闭顶部出口,因此介质从另一个入口流向出口。

●分流装置(一进两出):无动力模式下,当柱塞堵住底部孔口时,介质从入口移动到顶部出口。在动力模式下,柱塞向上移动以关闭顶部出口,因此介质从入口流向另一个出口。

●通用设置:这种设计允许介质向任一方向流动,但与上述二通阀一样,一次只能连接两个端口。

5. 四通阀

四通阀通常与双作用气缸或执行器一起使用,并包括四个或更多端口连接。四个端口中的两个提供压力,另外两个用于排气压力。四通阀的设置为常开、常闭或通用。

电磁阀应用

无论是高压或低压或小到大流量应用,电磁阀都有助于许多过程。以下是电磁控制阀用于控制过程中的压力、方向和介质流动的一些示例。

● 气动执行器

● 食品和饮料生产

● 商用制冷系统

● 灌溉系统

● 洗碗机和其他洗衣机

● 医疗和牙科设备

电磁控制装置

电磁操作阀用于许多应用,以促进需要自动或远程控制阀门的过程。

标签: 电磁阀 控制阀
