日标截止阀|不锈钢日标截止阀|法兰截止阀

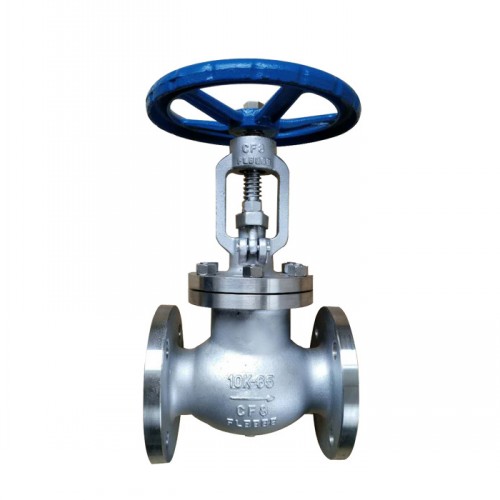

日标法兰截止阀
日标法兰截止阀

日标法兰截止阀J41H

品牌厂家:COLAVAL/可拉伐
产品型号:J41H
连接方式:法兰
公称通径:DN15-DN500
阀体材质:铸钢、不锈钢304、不锈钢316、不锈钢316L
压力温度:10K-20K 低温、常温、高温
结构形式:截止型
应用领域:304不锈钢截止阀J41W-16P耐高温蒸汽导热油316排污不锈钢法兰截止阀
在线询价

服务热线:021-8037092318701880159

产品优点
  • 特点

    结构设计紧凑合理,造型美观。

  • 操作简单

    采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。

  • 性能稳定

    配件采用不锈钢304材质防止生锈,使用寿命长。

  • 体积小

    体积小、轻便、性能可靠、配套简单、流通能力大等优点。

  • 使用范围

    用于石油、化工、电力、冶金、机械等装置的自动控制系统中。

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

J41H日标法兰截止阀原理作用:

日标法兰截止阀的启闭件是塞形的阀瓣,密封上面呈平面或锥面,阀瓣沿阀座的中心线作直线运动;截止阀阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作,使得它适合作为介质的切断或调节及节流使用。

截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少;同时,在介质作用下,这种形式的阀门也较严密。法兰日标截止阀用于石油、化工、电力、冶金、机械等装置的自动控制系统中。


J41H日标法兰截止阀技术参数:

公称通径DN15-DN500适用温度-30℃-425℃
公称压力10K-20K适用介质水、油、蒸汽

J41H日标法兰截止阀部件材质:

名称

材料

阀体/阀盖/阀瓣

A216 WCB

A352 LCB

A217 WC6

A217 WC9

A217 C5

A351 CF8

A351 CF8M

A351 CF3

A351 CF3M

阀杆

A182 F6

A182 F304

A182 F316

A182 F304L

A182 F316L

阀杆螺母

ZcuAl10Fe3 Bronze

手轮

KTH350-10

螺柱

A193-B7 A320-L7 A193-B8

螺母

A194-2H A1 94-7 A194-8

J41H日标法兰截止阀外形尺寸:


型号

规格(mm)

尺寸(mm)

inch

DN

L

D

D1

D2

b

n-Φd

H

D0

J41H/W/Y-10K

1/2″

15

108

95

70

52

12

4-Φ15

200

100

3/4″

20

117

100

75

58

14

4-Φ15

205

120

1″

25

127

125

90

70

14

4-Φ19

230

140

11/4″

32

140

135

100

80

16

4-Φ19

240

140

11/2″

40

165

140

105

85

16

4-Φ19

270

160

2″

50

203

155

120

100

16

4-Φ19

300

200

21/2″

65

216

175

140

120

18

4-Φ19

340

220

3″

80

241

185

150

130

18

8-Φ19

360

240

4″

100

292

210

175

155

18

8-Φ19

420

280

5″

125

356

250

210

185

20

8-Φ23

460

350

6″

150

406

280

240

215

22

8-Φ23

500

400

8″

200

495

330

290

265

22

12-Φ23

590

450

10″

250

622

400

355

325

24

12-Φ25

710

500

12″

300

698

445

400

370

24

16-Φ25

810

550

14″

350

787

490

445

415

26

16-Φ25

880

600

16″

400

914

560

510

475

28

16-Φ27

940

650


关键字: 截止阀
