倒流防止器

品牌厂家:COLAVAL/可拉伐
产品型号:HS41X
连接方式:法兰
公称通径:DN40~DN500
阀体材质:球墨铸铁、不锈钢304、不锈钢316、铸钢
压力温度:PN10-PN16 0-80℃
结构形式:防污隔断阀
应用领域:LHS743X/304不锈钢低阻力倒流防止器 一体式防回流污染防隔断HS41X 自来水消防直流式倒流防止器
在线询价

服务热线:021-8037092318701880159

产品优点
  • 工艺

    配件采用不锈钢304材质防止生锈,使用寿命长。

  • 适用介质广

    用于食品、环保、轻工、石油、化工、水处理、市政工程、造纸、电力、水处理等行业

  • 体积小

    具有体积小,重量轻,性能可靠,配套简单,流通能力大。

  • 密封性强、零泄露

    具有越关越紧的密封功能,密封性能可靠。

  • 操作简单

    启闭方便迅速、省力、流体阻力小,可以经常操作。

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

防污隔断阀概述:

HS41X-16-A型防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置,防止饮用水回流污染的阀门,以符合生活饮用水的卫生。


产品结构:

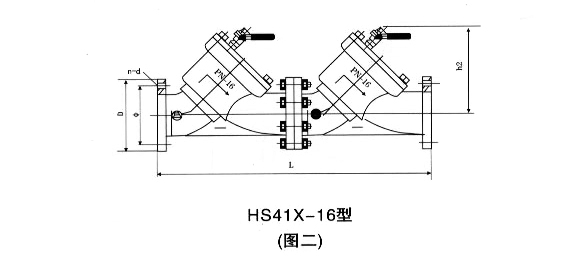

HS41X-A型安全型防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与******级止回阀进口端连接。******、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。HS41X-16普通型防污隔断阀为多重止回密封串联组成。(如下图所示):

带过滤管道倒流防止器图片,带过滤管道倒流防止器结构图,带过滤管道倒流防止器安装示意图

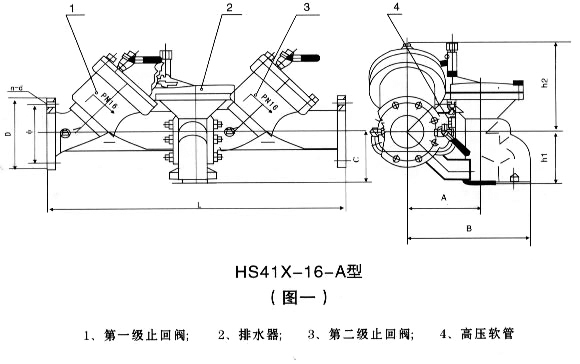

HS41X-16-A型防污隔断阀


工作原理:
HS41X-16普通型防污隔断阀为多重止回密封串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但三只止回密封同时破坏后,就失去了止回作用。
HS41X-16-A 安全型防污隔断阀在普通型基础上中间加排水器,这样即使二只止回阀密封同时破坏,其他也能起到防止回流污染的作用。
(1)正常供水:
①清洁市政生活水从******级止回阀经过排水器到第二级止回阀出口向用户供水,******级止回阀进口高压水通过高压软管进入排水器隔膜上腔,而阁膜下腔与******级止回阀出口(第二级止回阀进口)相通,由于其存在一定的压差,推动阀瓣下移,排水器关闭,防止隔断阀正常供水;
②当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差,排水器仍呈关闭状态。
c。如进口压力下降,共前后压差下降到一定值时,弹簧推动阀瓣向上,排水器又开启泄压,泄压到与进口压力恢复一定压差时,排水器又关闭。
(2)密封失灵时:
防污隔断阀之后管网压力升高,超过阀前进口压力时,如第二止回阀密封完好无滲漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当第二级止回阀密封破坏产生滲漏,地二级止回阀之前压力升高,造成排水器个膜上下压力并减小,排水器打开,排水泄压;此时,如******级止回阀同时密封被破坏,有于第二级止回阀倒流回的高压水已泄压减压,故不会倒流地一级止会阀。
(3)如供水过程中供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进真空腔,从而防止产生虹吸倒流现象。


技术参数:

使用压力:1.6Mpa
使用介质:水
介质温度:<=60℃


主要外形及安装尺寸:

型号

DN

16-AL

16-L

D

φ

n-d

h2

HS41X-16A

HS41X-16

50

455

410

165

125

4-φ18

190

65

480

430

185

145

4-φ18

200

80

570

500

200

160

8-φ18

225

100

710

640

220

180

8-φ18

248

125

800

730

250

210

8-φ18

276

150

910

830

285

240

8-φ23

308

200

1090

1000

340

295

12-φ23

356

250

1315

1200

405

355

12-φ25

410

300

1475

1360

460

410

12-φ25

485

350

1690

1560

520

470

16-φ25

528

400

1860

1720

580

525

16-φ30

595

500

2120

1960

715

650

20-φ34

665


安装要求及示意图:

①防污隔断阀须水平安装,安装地点环境应清洁,有维护空间,安全排水器或(空气隔阻器)出口离地面主度大于300mm,并不被水或杂物所淹没。

②安装地域应设排水设施。

③阀前应装闸阀(蝶阀)过滤器及橡胶软接头(或伸缩器),阀后装闸阀(蝶阀)。其示意图如下:(图三 图四)

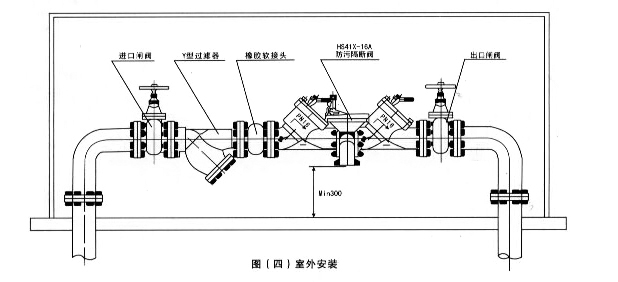

防污隔断阀安装示意图

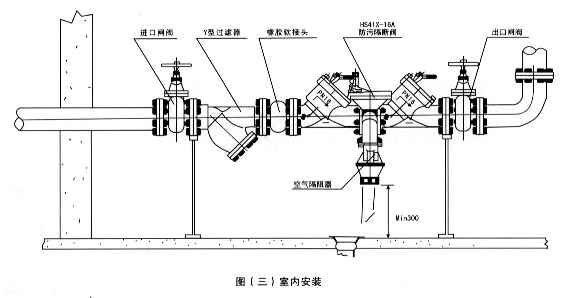

倒流防止器安装示意图


安装部位:

①自来水管网接入用户的接户管水表后面

②生活用水管道上接出非生活用水和排污管,安装于接出管起端。

③生活饮用水水箱的进水管上(水箱底部进水时)。

④生活饮用水管道上串联加压泵时安装于泵吸水管上。
