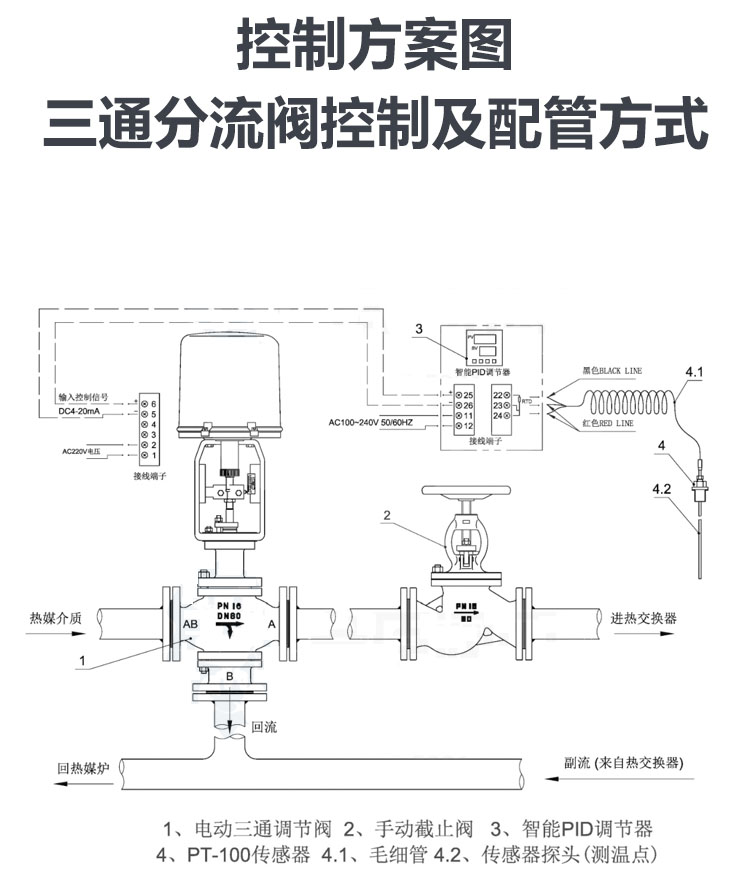

气动三通调节阀安装图 气动分流调节阀接线控制图

时间:2021-12-30   访问量:150   作者:可拉伐阀门

三通分流、合流调节阀,采用顶部导向阀内件结构,三通分流调节阀,其将一路流体分爲二路流体调节;三通合流调节阀,其将二路流体混合成一路流体调节;分别用于三通分流与三通合流的场合。三通调节阀,可适用于压差较高、介质中无固体颗粒的各类气体、液体的场合。

气动三通调节阀主要是指ZXX、ZXQ型新系列气动薄膜三通调节阀(简称ZXX、ZXQ型气动调节阀),它采用园筒型薄壁窗口形阀芯导向,不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构具有结构简单、重量轻、体积小、拆装方便等优点。此系列气动调节阀广泛应用于**控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成两路流出(分流)或者是把二种流体通过三通阀合并成一种流体(合流)的场合。

本系列产品有三通合流和三通分流两种。公称压力有1.6、2.5、4.0、6.4MPa:阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。泄漏量标准Ⅳ级。流量特性有直线、抛物线两种。

ZXX、ZXQ型气动调节阀作用方式如下:

 ZXX、ZXQ型气动调节阀由于有二个通道,一个通道开启时则另一通道关闭,所以作方式很难说是气开还是气关,一般标准或著作都未作气开或气关之规定定义。所以设计或订购三通阀时,一定要指明气室压力增加时,主通道流量增大还是减少,或者说执行机构断气时,主通道是开启还是关闭!否则制造商难以配置正确的执行机构!我们按自控行业一般规定气开或气关作用方式:信号(或气压)增加,主通道开启,则为气开式;反之为气关式。所以要说气开或气关式都是相对于主通道而言的,(水平通道为主通道)。

气动三通调节阀

ZXX、ZXQ型气动调节阀的特点如下:

1、流体对阀芯作用方式都处于流开状态,故阀能稳定工作。

2、除上阀盖处衬导套向外,阀芯侧面与阀座内表面也有导向作用,导向面积大,工作可靠。

3、执行机构采用多弹簧结构,相对于传统阀门高度减30%,重量减轻30%。

气动三通调节阀参数:

驱动类型: 气动,电动

公称通径: NPS 1” ~20” (DN25~DN500)

公称压力: Class150~Class600 (PN16~PN100)

温度范围:-196℃~540℃

材料范围:碳钢, 不鏽钢, 双相不鏽钢, Inconel, Monel, Hastelloy,Ti等

洩漏等级:ANSI IV级、Ⅴ级或Ⅵ级

阀盖类型:标准型 ,伸长型,低温型 ,波纹管型
