法兰T型过滤器|法兰过滤器|不锈钢过滤器
法兰T型过滤器
法兰T型过滤器

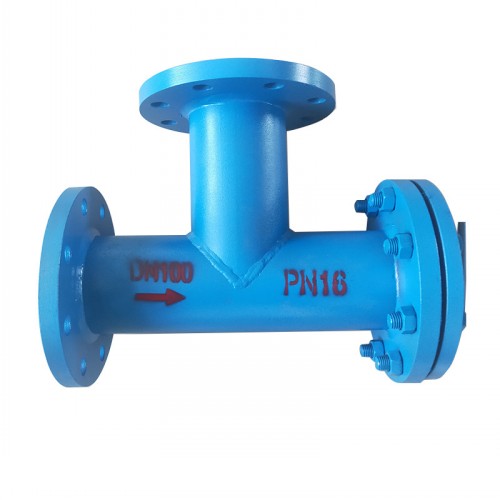

法兰T型过滤器ST34

品牌厂家:COLAVAL/可拉伐
产品型号:ST34
连接方式:法兰
公称通径:DN50-DN300
阀体材质:铸钢、不锈钢304、不锈钢316、不锈钢316L
压力温度:PN10-PN40 -196~400℃
结构形式:直通式
应用领域:高温管道铸钢法兰过滤器碳钢DN50不锈钢过滤网T型过滤器
在线询价

服务热线:021-8037092318701880159

产品优点
  • 特点

    过滤器具有结构,阻力小,排污方便等特点。

  • 易维护

    拆装方便,易清洗、维护。

  • 适用范围

    广泛应用于石油、化工、化纤、医药、食品等工业。

  • 色泽光亮

    产品采用金属材质表面顺滑光亮

  • 不锈钢过滤网

    滤网规格多,高效过滤杂质,可定期更换,满足不同场合过滤要求。

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

ST34T型法兰过滤器原理作用:

T型法兰过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,法兰T型过滤器用来消除介质中的杂质,以保护阀门及设备的正常使用。该T型法兰过滤器具有结构,阻力小,排污方便等特点。T型法兰过滤器适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护方便。

    T型过滤器过滤精度可由滤网的大小来控制,过滤面积可定做。T型过滤器一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。过滤器会产生阻力损失,水用过滤器在一般计算额定流速下,压力损失为0.52~1.2kpa。

    ST34T型过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可。

ST34法兰T型过滤器性能特点:

①结构简单,可靠性强;

②拆装方便,易清洗、维护;

③滤网规格多,满足不同场合过滤要求。

ST34法兰T型过滤器技术参数:

公称通径DN50-DN300
公称压力1.0-4.0MPa
工作温度-196~400℃
工作介质1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、 烃类等。
2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。
3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。
4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。

不锈钢丝网的技术特性

孔目数目(英寸)丝径(mm)可拦截的粒径(μm)有效面积(%)孔目数目(英寸)丝径(mm)可拦截的粒径(μm)有效面积(%)
100.508203264300.23461453
120.457166061320.23456050
140.376143863360.23447246
160.315127965380.21345546
180.315109661400.19344249
200.31595557500.15235650
220.27388259600.12230151
240.27378556800.10221647
260.234743591000.08117346
280.234673561200.08113138

筛网目数与粒径(μm)对照表

目数微米目数微米目数微米目数微米
2.579251213976024532547
358801411656522042533
44599169918019850025
539622083310016562520
633272470111015080015
727942758918083125010
82362324952007425005
91981354172506132502
1016514035027053125001

ST34法兰T型过滤器部件材质:

阀体碳钢/不锈钢过滤网碳钢/不锈钢

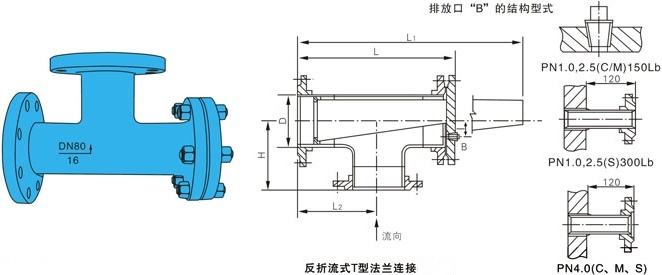

ST34法兰T型过滤器外形尺寸:


公称直径主要尺寸排放□“B”参考重量(kg)
LL1L2H
50300526164164R1/2"13.9
6533859418418419.5
8036865219619624.3
10042373522017536.1
12546681424019455.3
15052191727021774.1
2006301108320268145.0
2507381310370320220.1
3008461512420372317.9
