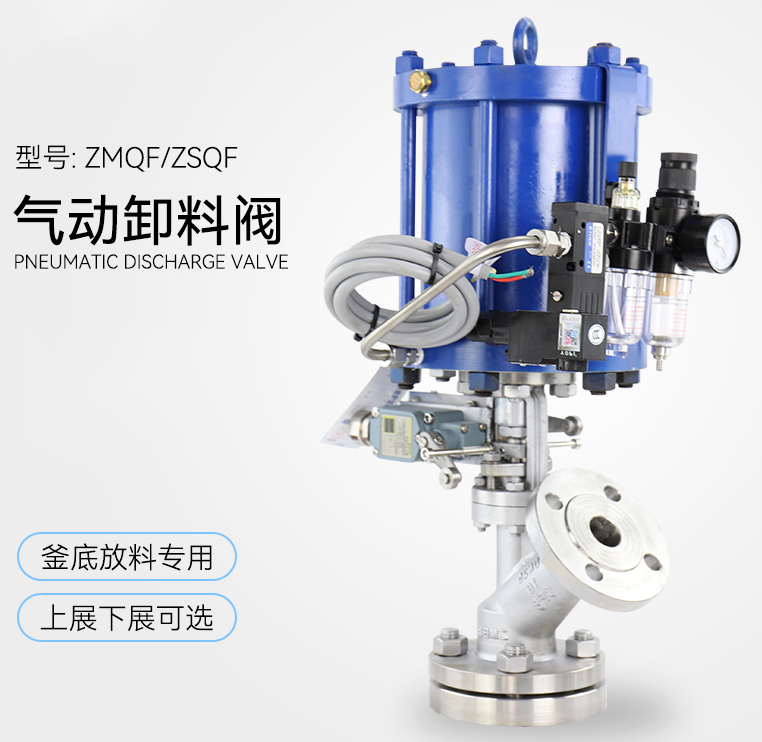

放料阀(Discharge Valve)主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部,因此消除工艺介质通常在器出口的残留现象,放料阀根据实际情况的需要,放料结构设计为提升和下降两种工作方式。

放料阀工作原理

放料阀可分为上展式以及下展式两种类型,根据启闭行程不同,安装尺寸有大小上展式和下展式放料阀启闭行程小、安装高度较小。旋转杆结构形式安装高度最小。在启闭过程中柱塞只做旋转运动,它要依据带有启闭位置指示器来判断阀门的启闭和位置。

1、上展式放料阀为阀瓣向上运动阀门打开,打开时阀门需克服介质作用力,打开时较关闭力矩大。

2、下展式放料阀、柱塞式放料阀为阀瓣(柱塞)向下运动阀门打开,打开时运动方向与介质作用力相同,因而打开时较关闭力矩小。

放料阀结构原理

放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀,并对密封圈进行特殊处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能,阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时采取短行程阀瓣的设计。

1、放料阀主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖组成。

2、操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,

3、密封结构合理,密封圈更换方便实用。

4、本类阀门在管道中一般应当水平安装。

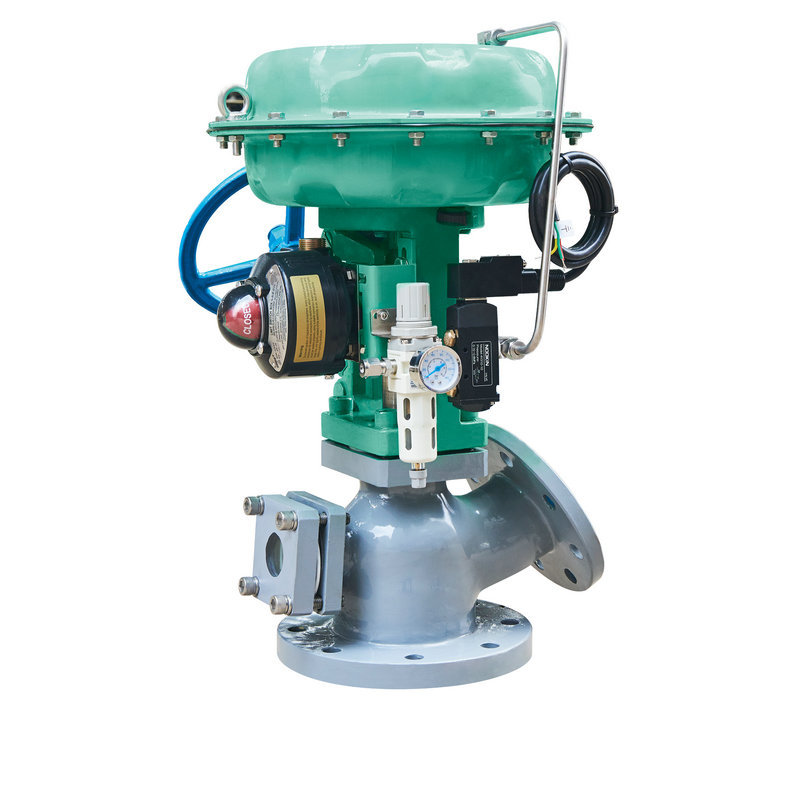

放料阀性能与用途

施工、安装要点

1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。

2)、安装在保温管道上的各类手动阀门,手柄均不得向下。

3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行***家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。

本阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.

放料阀结构与原理

(1)阀体、(2)支架、(3)手轮:铸铁

(4)阀芯:不锈钢

(5)橡胶垫片

(6)四氟孔板

(7)填料:四氟密封圈

(11)拼帽:35#

放料阀结构如图,适用于设计压力P≤0.6MPa,工作温度t≤1500C的搪玻璃放料阀。

该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠氢氧化钾外能

耐各种酸、碱、盐溶液及有机溶剂

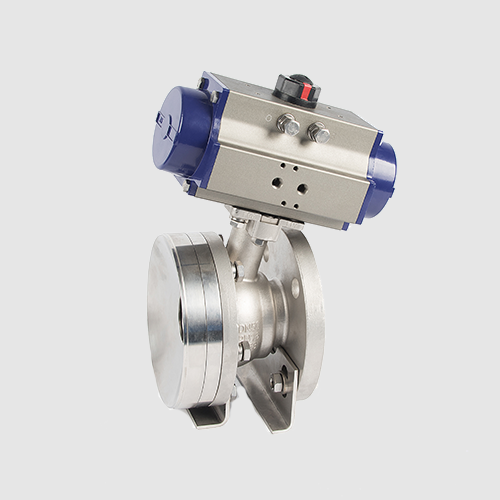

上展式与下展式的区别

启闭行程

启闭行程不同,安装尺寸有大小上展式和下展式放料阀启闭行程小、安装高度较小。旋转杆结构形式安装高度最小,在启闭过程中柱塞只做旋转运动,它要依据带有启闭位置指示器来判断阀门的启闭和位置。

启闭力矩

1.上展式放料阀为阀瓣向上运动阀门打开,打开时阀门需克服介质作用力,打开时较关闭力矩大。

2.下展式、柱塞式放料阀为阀瓣(柱塞)向下运动阀门打开,打开时运动方向与介质作用力相同,因而打开时较关闭力矩小。
