阀门型号编制和表示方法(阀门结构型式及用途分类说明)

时间:2021-12-02   访问量:34   作者:可拉伐阀门

阀门的初学者总是误认为水龙头是阀门。实则非也,水龙头严格意义上属于卫浴系列的。阀门则分为闸阀,截止阀,蝶阀,高压阀,低压阀,衬氟阀,安全阀,泄压阀,防腐阀,过滤器,止回阀,减压阀,过流阀,陶瓷阀,中压阀,高温阀,低温阀等等。

一、分类

▍按动力分

1自动阀门

依靠介质自身的力量进行动作的阀门。如止回阀、减压阀、疏水阀、安全阀等。

2驱动阀门

依靠人力、电力、液力、气力等外力进行操纵的阀门。如截止阀、节流阀、闸阀、碟阀、球阀、旋塞阀等。

▍阀门按结构特性分

1、截门形:关闭件沿着阀座中心线移动。

2、闸门形:关闭件沿着垂直于阀座的中心线移动。

3、旋塞形:关闭件是柱塞或球,围绕本身的中心线旋转。

4、旋启形:关闭件围绕阀座外的一个轴旋转。

5、蝶形:关闭件是圆盘,围绕阀座内的轴旋转。

6、滑阀形:关闭件在垂直于通道的方向上滑动。

▍阀门按用途分

1、开断用:用来切断或接通管路介质。如截至阀、闸阀、球阀、旋塞阀等。

2、调节用:用来调节介质的压力或流量。如减压阀、调节阀。

3、分配用:用来改变介质的流向,起分配作用。如三通旋塞、三通截止阀等。

4、止回用:用来防止介质倒流。如止回阀。

5、安全用:在介质压力超过规定数值时,排放多余介质,以保证设备安全。如安全阀、事故阀。

6、阻气排水用:留存气体,排除凝结水。如疏水阀。

▍阀门按操纵方法分

1、手动阀门:借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等,由人力来操纵的阀门。

2、电动阀门:借助电力来操纵的阀门。

3、气动阀门:借助压缩空气来操纵的阀门。

4、液动阀门:借助水、油等液体,传递外力来操纵的阀门。

▍阀门按压力分

1、真空阀:******压力小于PN1的阀门。

2、低压阀:公称压力小于PN16的阀门。

3、中压阀:公称压力PN25-PN64的阀门。

4、高压阀:公称压力PN100-PN800的阀门。

5、超高压:公称压力达到或大于PN1000的阀门。

▍阀门按介质温度分

1、普通阀门:适用于介质工作温度-40至450℃的阀门。

2、高温阀门:适用于介质工作温度450至600℃的阀门。

3、耐热阀门:适用于介质工作温度600℃以上的阀门。

4、低温阀门:适用于介质工作温度-40至-70℃的阀门。

5、深冷阀门:适用于介质工作温度-70至-196℃的阀门。

6、超低温阀门:适用于介质工作温度-196℃以下的阀门。

▍阀门按公称通径分

1、小口径阀门:公称通径小于40毫米的阀门。

2、中口径阀门:公称通径50至300毫米的阀门。

3、大口径阀门:公称通径350至1200毫米的阀门。

4、特大口径阀门:公称通径大于1400毫米的阀门。

 以上分类不是******的,还可以从其他角度进行分类,但掌握了这些基本分类,对我们了解品类繁多的阀门有很大好处。

二、型号

从上面分类中可以看出,阀门的品种是繁多的;如此繁多的品类,必须有一个统一的型号编制方法,才能让使用者一看铭牌便知道某一种阀门的结构、材料和特性。

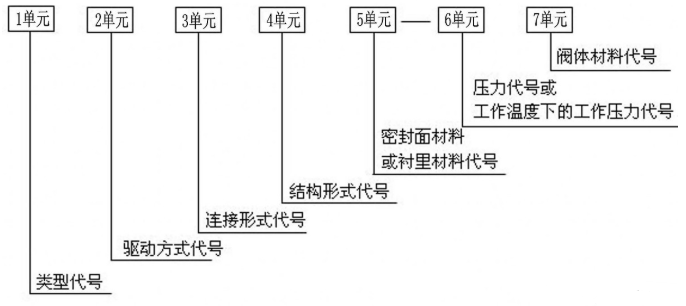

按照《阀门型号编制方法》规定,阀门型号分七个单元:

阀门型号编制和表示方法


在五、六单元之间,用一横杠连接。******单元是类型代号,用汉语拼音字母表示:

对于低于零下40℃的低温阀、带加热夹套的保温阀和带波纹管(代替填料函)的阀门,在类型代号前,分别加上汉语拼音字母“D”、“B”和“W”。

第二单元是传动方式代号,用阿拉伯数字表示





传动方式

代号

传动方式

代号

电磁阀

0

伞齿轮

5

电磁-液动

1

气动

6

电-液动

2

液动

7

涡轮

3

气-液动

8

正齿轮

4

电动

9

隔膜阀

G



对于手轮、手柄或扳手传动的阀门以及所有安全阀、减压阀、疏水阀,此代号省略之。

某些气动或液动阀门,分常开式和常闭式两种,常开式用6K、7K表示,常闭式用6B、7B表示。

气动又带手动的阀门,用6S表示。防爆电动,用9B表示。

第三单元是连接形式代号,用阿拉伯数字表示:


连接形式

代号

连接形式

代号

内螺纹

1

对夹

7

外螺纹

2

卡箍

8

法兰

4

卡套

9

焊接

6



第四单元是结构型号代号,用阿拉伯数字表示:

闸阀结构型式

代号

明杆

楔式

弹性闸板

0

刚性

单闸板

1

双闸板

2

平行式

单闸板

3

双闸板

4

暗杆楔式

单闸板

5

双闸板

6

截止阀和节流阀结构型式

代号

直通式

1

角式

4

直流式

5

平衡

直通式

6

角式

7

球阀结构型式

代号

浮动

直通式

1

L形

三通式

4

T形

5

固定

直通式

7

碟阀结构型式

代号

杠杆式

0

垂直板式

1

斜板式

3

隔膜阀结构型式

代号

屋脊式

1

截止式

3

闸板式

7

旋塞阀结构型式

代号

填料

直通式

3

T形三通式

4

四通式

5

油封

直通式

7

T形三通式

8

止回阀和底阀结构型式

代号

升降

直通式

1

立式

2

旋启

单瓣式

4

多瓣式

5

双瓣式

6

安全阀结构型式

代号

弹簧

封闭

带散热片

全启式

0


1


2

带扳手

全启式

3

双弹簧微启式

4

微启式

5

不封闭

全启式

6

微启式

7

带控制机构

全启式

8

脉冲式

9

杠杆式安全阀,在类型代号前加G字(汉语拼音字母),数字代号,新标准未作规定。旧标准以1代表单杆微启式,2代表单杆全启式,3代表双杆微启式,4代表双杆全启式,6代表脉冲式。


减压阀结构型式

代号

薄膜式

1

弹簧薄膜式

2

活塞式

3

波纹管式

4

杠杆式

5

疏水阀结构型式

代号

浮球式

1

钟形浮子式

5

脉动式

8

热动力式

9

第五单元是阀座密封面或衬里材料代号,用汉语拼音字母表示:

阀座密封或衬里材料

代号

铜合金

T

橡胶

X

尼龙

N

氟塑料

F

锡基轴承合金(巴氏合金)

B

合金钢

H

渗氮钢

D

硬质合金

Y

衬胶

J

衬铅

Q

搪瓷

C

渗硼钢

P

当密封面是在阀体上直接加工出来时,则用W表示。

横杆之后,是表示公称压力数值的第六单元。所谓公称压力是指阀门名义上能够承受的压力。实际上它的承压能力总要大些,而使用时为安全起见,控制在公称压力之内。压力单位是kg/cm2,但表示型号时,只写压力数值。按JB74-59标准,公称压力数值有以下几个:1、1.5、4、6、10、16、25、40、64、100、200、250、320、400、500、640、800、1000。1000以上未作规定。

 最后,第七单元,用汉语拼音字母表示阀体材料:

阀体材料

代号

灰铸铁

Z

可锻铸铁

K

球墨铸铁

Q

碳钢

C

Cr5Mo钢

I

1Cr18Ni9Ti钢

P

Cr18Ni12Mo2Ti钢

R

12Cr1MoV钢

V

但公称压力kg/cm2的灰铸铁阀体和kg/cm2的碳钢阀体,本代号可省略。

阀门的识别对在缺少阀门图纸资料,丢失了铭牌和阀门零件不齐全的情况下,正确地使用阀门,焊补阀件,修复阀件和更换阀件具有重要意义。现将阀门的标识、材质鉴别和阀门的识別分述如下:

利用“阀门的站础知识”中学到知识,根据阀门上的铭牌和标志以及阀门上的涂漆颜色.就可以直接识别阀门的类别、结构形式、材料、公称通径、公称压力(或工作压力)、适应介质、温度及关闭方向等。

1.铭牌固定在阀体或手轮上。铭牌的数据比较全,反映了阀门基本特性。根据铭牌上的生产厂,向生井厂索取该阀易损怦图纸和资料,根据出厂日期参考修理的内容。根据铭牌上提供的使用条件,确定更换垫片、盘根的材料和形式以及确定更换其他阀件的材料

2.标志是用铸造,打印等方法在阀体上标示阀门公称压力、工作压力、公称口径和介质流向的。

阀门上还有一种标志——开度指示器,它有开启的标尺刻度线或表示开闭的箭头等。节流阀、暗杆闸阀上端安装有开度指示器,在手轮上标有箭头指向表示关闭方向。在阀杆端面部位上刻有直线沟槽口与阀门通道一致表示开启,沟槽与通道成90°时为关闭。

3.阀门上涂有各种油漆,不光是为了防锈好看。而是为了便于识別阀门的材料。表示阀体材料的涂漆。表示密封面材料的涂漆。

为了从阀门的外观看出它的结构、材质和基本特性,要求在阀体上铸造、打印或安上铭牌,表明阀门型号、公称直径、介质流向及厂名,并在阀体、手轮及法兰外缘上按规定刷不同颜色的漆。

按照JB106-59一机部标准规定,表示阀体材料的油漆应刷在阀体不加工外表面上,其颜色与阀体材料的关系如下:

阀体材料

刷漆颜色

灰铸铁、可锻铸铁

黑色

球墨铸铁

银色

碳素钢

灰色

耐酸钢或不锈钢

浅蓝色

合金钢

蓝色

但耐酸钢或不锈钢阀体,也可以不涂漆。有色金属阀体,不必涂漆。

表示密封面材料的油漆,刷在手轮、手柄或自动阀件的盖上,其颜色与密封面材料的关系如下:

密封面材料

刷漆颜色

青铜或黄铜

红色

巴氏合金

黄色

白色

耐酸钢或不锈钢

浅蓝色

渗氮钢

浅紫色

硬质合金

灰色周边带红

塑料

灰色周边带蓝

皮革或橡胶

棕色

硬橡皮

绿色

直接在阀体上制作密封

同阀体颜色

带有衬里的阀门,应在连接法兰的外圆表面上刷以补充的识别油漆,颜色如下:

衬里材料

刷漆颜色

搪瓷

红色

橡胶及硬橡胶

绿色

塑料

蓝色

铝锑合金

黄色

白色
