手动刀型闸阀|刀闸阀|不锈钢闸阀PZ73H产品资料介绍 手动刀型闸阀|刀闸阀|不锈钢闸阀PZ73H型号规格

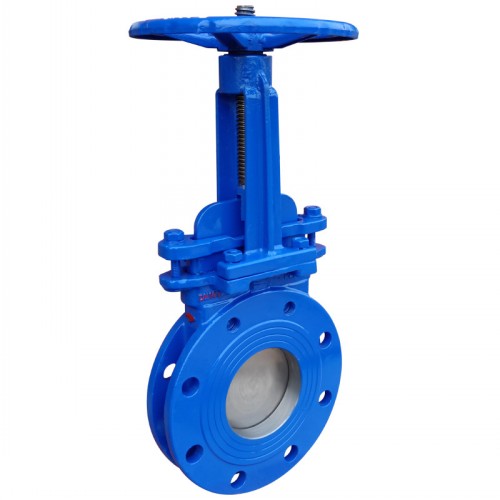

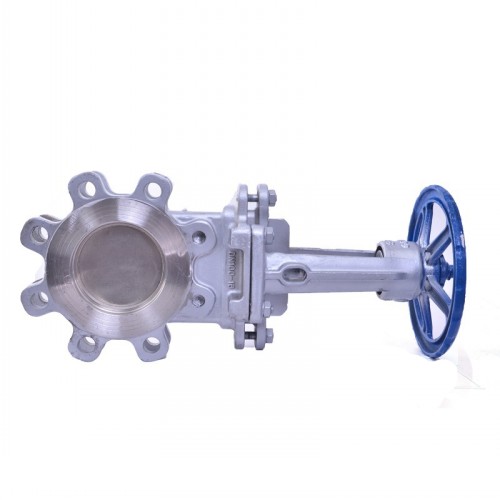

手动刀型闸阀|刀闸阀|不锈钢闸阀PZ73H
手动刀型闸阀
手动刀型闸阀
手动刀型闸阀
手动刀型闸阀

手动刀型闸阀PZ73H

品牌厂家:COLAVAL/可拉伐
产品型号:PZ73H、PZ73X、PZ73Y
连接方式:对夹
公称通径:DN50-DN1200
阀体材质:铸铁、铸钢、不锈钢
压力温度:PN10-PN16 -29~425℃
结构形式:硬密封型
应用领域:刀型闸阀PZ73H/F不锈钢304法兰手动对夹式闸阀 刀形浆闸阀浆液阀
在线询价

服务热线:021-8037092318701880159

产品优点
  • 特点

    本阀具有结构简单紧凑、设计合理、轻型节材,密封可靠。

  • 流体阻力小

    流体阻力小,密封面受介质的忡刷和侵蚀小。

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

  • 体积小

    体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等

  • 用途广

    主要用于矿山电厂的选煤、排矸、排渣,亦可用于污水处理。

  • 操作简单

    单闸板楔式闸阀,结构简单,使用可靠,开闭所需外力较小。

产品详情

一、PZ73H/F/Y手动刀型闸阀 产品概述

 刀型闸阀,也叫刀形闸阀、刀闸阀,适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道,靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室,闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。刀型闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸,公称尺寸 DN50~DN800,可在工作压力0.6MPa~1.6MPa,使用温度≤100℃情况下正常工作。刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。

作用:主要用于排空、卸放管路中的介质。

适用介质:粉尘、污水纸浆、污水、煤浆、灰、渣水混合物等。

应用:主要用于矿山电厂的选煤、排矸、排渣,亦可用于污水处理。

特点:本阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点

其他技术参数备注:

(1)刀型闸阀价格由口径、材质、压力的不同而异,恕不公布价格!

(2)连接形式:对夹(梅花形、凸耳式、单夹式)、法兰等

(3)传动方式:手动、齿轮传动、气动、电动、电液动等

(4)口径从DN6-DN1200;压力从1.0MPA-2.5MPA;温度-29℃-650℃

(5)材质有:碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢;


二、PZ73H/F/Y手动刀型闸阀 主要性能规范

公称压力(MPa)

壳体试验(MPa)

密封试验(MPa)

工作温度

适用介质

1.0
1.6

1.5
2.4

1.1
1.8

≤100℃
≤425℃

纸浆、污水、煤浆、灰、渣水混和物

三、PZ73H/F/Y手动刀型闸阀 主要零部件材质

体、盖

闸阀

阀杆

密封面

不锈钢、碳钢、灰铸铁

碳钢、不锈钢

不锈钢

橡胶、四氟、不锈钢、硬质合金

四、PZ73H/F/Y手动刀型闸阀 主要外形及连接尺寸(mm):PZ73H、PZ73X、PZ73Y、PZ43H、PZ43X、PZ43Y

MPa

DN

L

D

D1

D2

H

N-M

D0

W(Kg)

1.0

50

43

160

125

100

285

4-M16

180

8

65

46

180

145

120

298

4-M16

180

10

80

46

195

160

135

315

4-M16

220

12

100

52

215

180

155

365

8-M16

220

14

125

56

245

210

185

400

8-M16

230

22

150

56

280

240

210

475

8-M20

280

29

200

60

335

295

265

540

8-M20

360

38

250

68

390

350

320

630

12-M20

360

66

300

78

440

400

368

780

12-M20

400

100

350

78

500

460

428

885

16-M20

400

119

400

102

565

515

482

990

16-M22

400

195

450

114

615

565

532

1100

20-M22

530

285

500

127

670

620

585

1200

20-M22

530

389

600

154

780

725

685

1450

20-M27

600

529

700

165

895

840

800

1700

24-M27

600

790

800

190

1010

950

898

2000

24-M30

680

850

900

203

1110

1050

1005

2300

28-M30

680

900

1000

216

1220

1160

1115

2500

28-M30

700

1050

1200

254

1450

1380

1325

2800

32-M36

800

1300

1.6

50

43

160

125

99

285

4-M16

180

8.5

65

46

185

145

120

295

4-M16

180

10.7

80

46

200

160

135

315

8-M16

220

13

100

52

220

180

155

365

8-M16

220

15

125

56

250

210

185

400

8-M16

230

23.5

150

56

285

240

210

475

8-M20

280

31

200

60

340

295

265

540

12-M20

360

40.7

250

68

405

355

310

630

12-M22

360

70

300

78

460

410

375

780

12-M22

400

107

350

78

520

470

435

885

16-M22

400

129

400

102

580

525

485

990

16-M27

400

215

450

114

640

585

545

1100

20-M27

530

305

500

127

715

650

609

1200

20-M30

530

410

600

154

840

770

720

1450

20-M36

600

550

700

165

910

840

788

1700

24-M36

600

820

800

190

1025

950

898

2000

24-M36

680

950

900

203

1125

1050

998

2300

28-M36

680

1020

1000

216

1255

1170

1110

2500

28-M42

700

1120

1200

254

1485

1390

1325

2800

32-M48

800

1480
