止回阀结构种类 止回阀安装方式及位置

时间:2022-01-03   访问量:724   作者:可拉伐阀门

止回阀种类:

止回阀的启闭件靠介质流动的力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。

按照结构分类

按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种:

1.升降式止回阀分为立式和卧式两种。

2.旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

3.蝶式止回阀为直通式。

以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接连接和对夹连接四种。

按照材质分类

1.铸铁止回阀

2.黄铜止回阀

3.不锈钢止回阀

4.碳钢止回阀

5.锻钢止回阀

功能分类

1.DRVZ静音式止回阀

不锈钢止回阀

2.DRVG 静音式止回阀

3.NRVR静音式止回阀

4.SFCV橡胶瓣逆止阀

5.DDCV双瓣逆止阀

止回阀安装方式及位置

今天我们来讨论一下止回阀安装位置。止回阀的安装位置如何确定呢?泵前安装与泵后安装止回阀有何区别,泵前安装适用于哪些地方?止回阀通常要配合其他阀门一起使用,那么跟其他阀门配合使用时,止回阀要安装在哪里呢?

止回阀结构种类

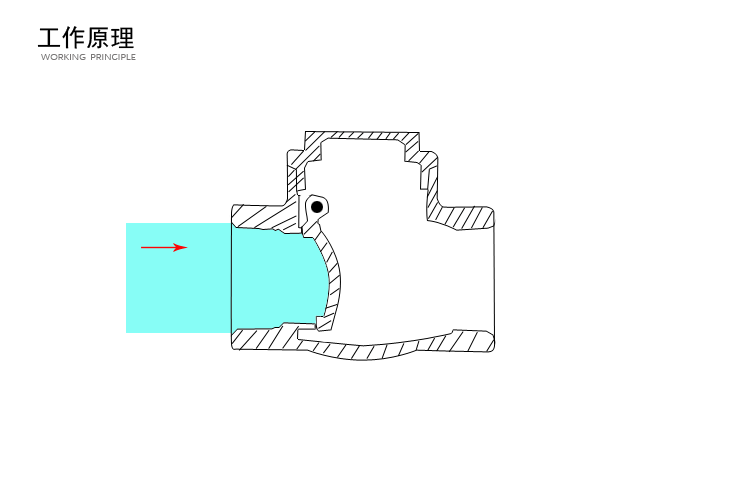

止回阀又叫逆止阀,是一种自动阀门,它依靠管道内流动介质的压力推动阀瓣,来实现阀门的关闭和开启,当介质停止流动,止回阀阀瓣关闭,它能有效防止管道内介质发生倒流,这对于保障管道的安全起到了很大的作用。

止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和直通式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀分为蝶式双瓣、蝶式单瓣,以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。

安装止回阀是为了保证水泵内部水流的流向,从而保障水泵的正常工作。所以关于止回阀的安装位置,到底是安装在水泵前还是水泵后,可以分两种情况:

一种是安装在水泵前竖吸管端头,也叫底阀。目的是为了不用抽一次水向水泵充一次水,因为水泵内以及泵前的吸管内无水时水泵只能空转抽不上水,所以水泵内必须充满水才能抽出水。这种水泵的安装是高于液面时的一种方法,也叫负压法。

另一种是安装在水泵的后方。这种安装方法是液面高于水泵的情况下,方便启停水泵时不用关水泵出水阀,特别是对于母管制水泵系统,防止发生倒流的情况。

止回阀必须安装在泵的出口、出口控制阀之前的位置,以便检修止回阀。一般泵的出口******道是软连接(减震器),接下来是止回阀,再接下来是隔断阀(如蝶阀、闸阀、截止阀等)

1、先装止回阀后装闸阀或者蝶阀

优点:可以保护止回阀,特别是在并联泵中,当一个泵不启动,其出口门关闭,另外一个泵启动的时候,冲击力都是闸阀或者蝶阀承担。止回阀发生故障后,可以关闭进出口阀隔离系统进行修理。

缺点:闸阀或者蝶阀谁来保护?曾经出现过一个案例,蝶阀的阀板被打烂了。

2、先装闸阀或者蝶阀后装止回阀

优点:可以保护蝶阀或者闸阀,冲击力靠止回阀承担。

缺点:止回阀谁来保护,止回阀是靠压力差来开关,如果总管压力高就关,泵的压力高就开,如果使用的流量不稳定,那么止回阀就会反复开关,会影响止回阀寿命。而且止回阀坏了,特别是母管制系统,需要停运系统后才能进行修理。

一般来说,由于止回阀启闭动作较为频繁,内部连接部分及密封部件容易发生损坏,为便于修理,防止发生由于止回阀故障而停运整个系统的情况,从这个角度考虑,止回阀会装在出口闸阀或蝶阀之前,你见到的是不是基本上都是这样呢?
