德标闸阀产品说明 Z41H/Z45H德标闸阀适用于PN16-PN64，工作温度-29～425℃（碳钢）及-40～600℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。 通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。 驱动方式 手动、伞齿轮传动及电动。
德标闸阀结构特点 1、德标闸阀结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小 2、密封面采用不锈钢和硬质合金，适用寿命长。 3、采用柔性石墨填料、密封可靠、操作轻便灵活。 4、驱动方式有：电动、气动、齿轮转动、结构形式：弹型楔式单闸板、刚性楔式单闸板双闸板式 5、水封闸阀广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置。 德标闸阀技术规范 | 结构形式 | BB-BG-OS＆Y | | 驱动方式 | 手动 Hand-operated | | 电动 Electric-actuated | | 设计标准 | DIN3352 | | 结构长度 | DIN3202 | | 连接法兰 | DIN2543-2547 | | 试验和检验 | DIN3230 |
德标闸阀产品性能规范 | 公称压力（MPa） | 壳体实验压力（MPa） | 密封试验压力（MPa） | 适用温度（℃） | 使用介质 | | 1.6 | 2.4 | 1.76 | -110～600℃ | 水、蒸汽、油品等 | | 2.5 | 3.75 | 2.75 | | 4.0 | 6.0 | 4.4 | | 6.4 | 9.6 | 7.04 |
德标闸阀主要零件材料及性能 | 壳体 | GS-C25 | 1.4308 | | 阀瓣 | GS-C25 | 1.4308 | 1.4408 | Monel | | 阀杆 | 13Cr | 1.4308 | 1.4408 | Monel | F304 | | 阀瓣密封面 | 13Cr | 13Cr | STL | 1.4308 | STL | 1.4408 | STL | Monel | 1.4308 | 1.4308 | STL | | 阀座密封面 | 13Cr | STL | STL | 1.4308 | STL | 1.4408 | STL | Monel | 1.4308 | STL | STL | | 壳体 | 1.4408 | 1.4306 | 1.4301 | | 阀瓣 |
| | 阀杆 | 1.4408 | 1.4306 | 1.4301 | | 阀瓣密封面 | 1.4408 | 1.4408 | STL | 1.4306 | 1.4306 | STL | 1.4301 | 1.4301 | STL | | 阀座密封面 | 1.4408 | STL | STL | 1.4306 | STL | STL | 1.4301 | STL | STL |

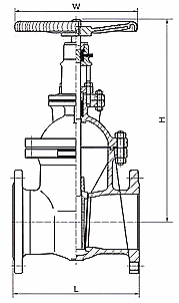

Z41H德标闸阀外形结构图
Z41H-PN16德标闸阀主要连接尺寸 | 压力等级 (MPa) | PN1.6MPa/F5系列 | | 口径 | nn | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | | L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | | H | 417 | 452 | 530 | 607 | 720 | 790 | 885 | 1014 | 1190 | 1350 | 1460 | 1630 | 1800 | 2200 | | W | 200 | 280 | 280 | 300 | 350 | 350 | 400 | 450 | 500 | 600 | 600 | 650 | 700 | 800 | | 重量 (Kg) | 16 | 25 | 30 | 55 | 75 | 98 | 150 | 245 | 353 | 490 | 750 | 985 | 1063 | 1390 |

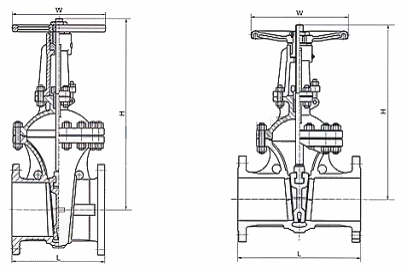

Z45H德标闸阀外形结构图
Z45H-PN16德标闸阀主要连接尺寸 | 力等级 (MPa) | PN1.6MPa | | 口径 Size | nn | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | | L | 250 | 270 | 280 | 330 | 360 | 390 | 460 | 530 | 630 | 690 | 750 | | H | 305 | 354 | 402 | 437 | 496 | 541 | 699 | 815 | 914 | 1189 | 1350 | | W | 200 | 200 | 750 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | | 重量 (Kg) | 20 | 30 | 38 | 56 | 75 | 100 | 182 | 278 | 398 | 500 | 618 |
|
