低阻力防回流阀的应用:

LHS743X-10Q/16Q低阻防回流阀主要用于城市供水管网和各种用户网络之间,住宅用户的总水管和水表;或者饮用水和再生水、消防用水、空调水、有效划分绿化用水等异质水系统之间的交叉联系,或配套安装非负压设备,能严格防止回流。

低阻力防回流阀产品特点:

1、超低失水、显著节能:以经济流量(2m流速/第二)水头损失小于4mH20。

2、风墙、自动排水:当主阀关闭时,排水器自动开启、中间空腔泄压为零,主阀上下游之间实现空气隔断或零压力隔断,安全可靠的分区性能。

3、节地材料、灵活安装:小形状、轻量,结构长度仅为现有同类产品的30%可水平或垂直安装。

低阻力倒流防止器主要技术参数:

型号:LHS743X-10Q   LHS743X-16Q

公称通径:DN50—DN400

公称压力:1.0Mpa    1.6Mpa

动态水头损失:≤3米

隔断形式:空气隔断或零压隔断

阀体材质:球墨铸铁

内件材质:304不锈钢

适用温度:≤65℃

(一)低阻力倒流防止器产品介绍:

HS41X-16A防回流阀是防止饮用水管道回流污染的安全装置,它是我们公司引进技术开发的、安全可靠、一种防止饮用水回流污染的新型阀门,确保饮用水卫生安全。

(二)产品结构:

HS41X-16A安全防回流阀包括在两个止回阀之间增加一个排水器。排水器的上腔通过高压软管与一级止回阀的进口端连接。******、二级止回阀主要由阀体组成、博内、阀瓣、垫圈、弹簧的平均成分。排水器主要由阀体组成、隔膜、阀瓣、密封板、阀心、阀座、和弹簧空气挡板。如果防回流阀安装在室外地面上,没有安装空气屏障。如果防回流阀安装在室内或地下,必须安装空气屏障,其出口必须连接到排水管网或下水道。

(三)工作原理:HS41X-16A防回流阀是给二级止回阀系统增加一个排水和减压装置,即使第二止回阀密封同时破裂,还能起到防止回流污染的作用。

其工作原理:

1. 正常供水:一. 清洁的城市生活用水从一级止回阀通过排水器供应到二级止回阀的出口,一级止回阀入口处的高压水通过高压软管进入排水隔膜的上腔,而隔膜下腔与一级止回阀的出口相连(第二级止回阀入口)互相交流,因为存在一定的压差δ P1=0.035兆帕,将光盘向下推,排除,防回流阀正常供水;

2.当阀门后面的管道中没有用户时,蒸馏水器。如果入口压力保持恒定,前后存在压差δ P1=0.035兆帕,排水器仍然关闭,如果入口压力下降,中间室和阀前部之间的压差δP1≤0≤0.022MPa时,排水器控制弹簧将阀芯推开,打开排水器排出中间空腔的水,将δ P1保持在0.035兆帕;

2. 密封故障:

一. 防回流阀后管网压力上升,当超过阀前的入口压力时,比如第二个0x9B9C]密封完好无泄漏,高压水不会倒流,排水隔膜保持原来的上下压差,排除,无压力释放。当二级止回阀的密封破裂时就会发生泄漏,压力在第二止回阀之前上升,导致排水隔膜顶部和底部之间的压差减小,排水开启,排水和减压;

此时此刻,如果******级止回阀同时损坏,由于从第二级止回阀回流的高压水已经减压,所以不会流回一级止回阀。

2. 当阀后压力高于阀前压力时,如果供水压力持续下降,排水隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。当入口压力降至零或负压时,排水管完全打开,排水,空气从排水器进入真空室,从而防止虹吸回流现象。

3.阀门开启压力≤0.07MPa,规格指定为0.06~0.在1MPa范围内,进水口止回阀的工作压差为0.035兆帕,总压力损失请参考图表。

四)主要性能参数:工作压力:1.6MPa 使用介质:洁净水 介质温度:≤60℃

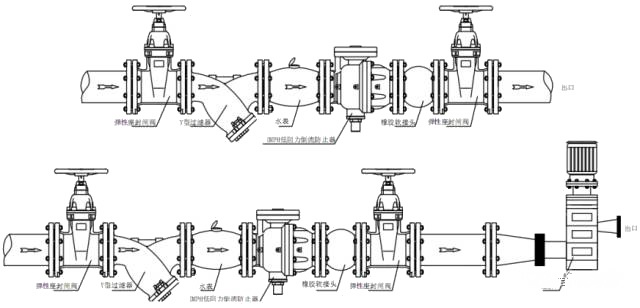

低阻力倒流防止器安装示意图
