不锈钢电动蝶阀工作原理(不锈钢气动蝶阀打开压力)

时间:2021-12-17   访问量:49   作者:可拉伐阀门

不锈钢电动蝶阀的工作原理

不锈钢电动蝶阀机构,使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。目前 ,衬氟蝶阀,衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到***为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。

不锈钢电动蝶阀在使用过程中仍然存在以下几个问题:

1、由于多层软硬叠式密封圈固定在阀板上,当阀板常开状态时介质对其密封面形成正面冲刷,金属片夹层中的软密封带受冲刷后,直接影响密封性能。

2、受结构条件的限制该结构不适应做通径DN200以下阀门,原因是阀板整体结构太厚,流阻大。

3、因衬胶蝶阀的原理,阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时,介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时,密封开始泄漏。

4,高性能煤气蝶阀,其特征在于:所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构,在阀板斜圆锥表面堆焊耐温、耐蚀合金材料;固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形,解决了阀门在双向互换的介质输送过程中存在的密封问题。

5,采用软性T型两侧多层不锈钢片组成密封圈,具有金属硬密封和软密封的双重优点,无论在低温或高温情况下,均具有零渗漏的密封性能。试验证明池正流状态(介质流动方向与蝶板转动方向相同)时,密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧,密封效果越好。当逆流状态时,阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大,阀板与阀座之间的单位正压力小于介质压强时,调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。因此本实用新型不像现有的技术那样,在阀板上安装软硬多层密封圈,而是直接安装在阀体上,在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球形阀

不锈钢电动蝶阀80

打开DN80不锈钢气动蝶阀******需要多少公斤压力

执行器的气源压力******也需要5公斤以上

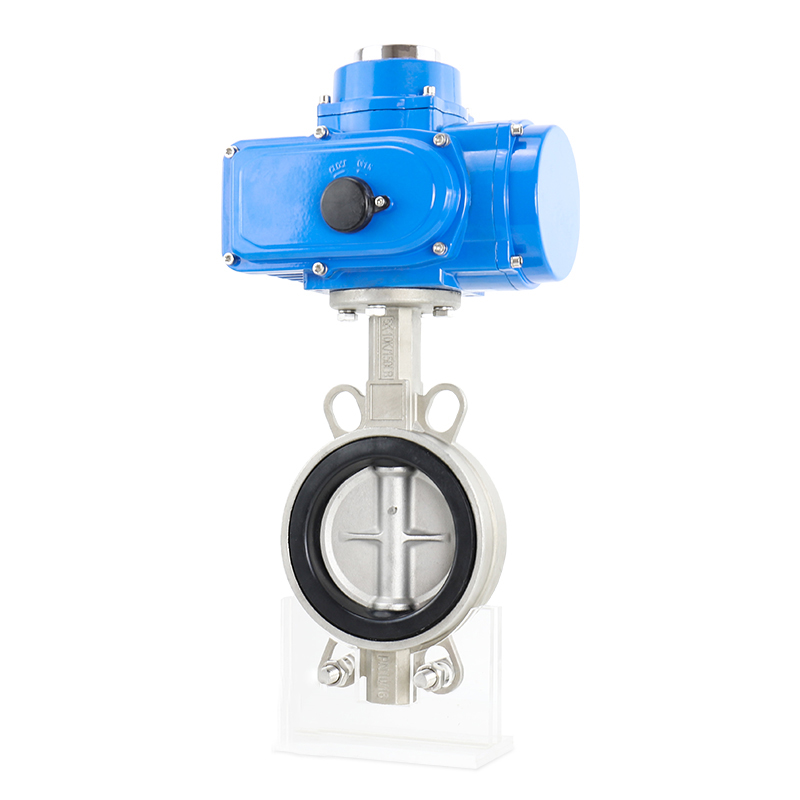

不锈钢电动蝶阀

电动蝶阀dn80.dn100.dn125型电机分别多大功率

球阀的法兰外径取决于你用的是那种法兰标准

目前***内常用的法兰标注有JB/T(原机械工业部标准) GB/T(***标) HG(化工部)。除了这三种常用的外,法兰标准纷繁复杂,一言难尽。

各种标准下,法兰外径、厚度、螺栓孔数目等有少许差别,但是同一压力级别的法兰螺栓孔参数(螺栓孔中心圆直径K,螺栓孔径L,螺栓数目N)都是一样的。

所以,你必须先确定你的球阀的使用压力级别,然后确定该球阀法兰所采用的标准,然后才能确定球阀法兰的基本参数。一样的。
