蝶阀种类及区别 蝶阀的特点及选用时的注意事项?

时间:2021-12-03   访问量:700   作者:可拉伐阀门

蝶阀种类及区别:

中线蝶阀,单偏心蝶阀,双偏心蝶阀和三偏心蝶阀,这几种蝶阀通过对阀板转轴位置的设置改变密封和开启状态。

在一样的情况下,阀门在开启时阀板与密封脱离所需要的转角,一个比一个 小,阀门 各个开度下受到扭力一个比一个大。

三偏心蝶阀:要耐高温、必须使用硬密封、但泄漏量大;要零泄漏、必须使用软密 却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。而所谓第三次 心,就是密封副的形状不是正锥,而是斜锥。三偏心蝶阀的独特之处在于安装蝶板的阀 是一个三段轴式结构,此三段轴式阀杆两段轴段同心,而中心段轴中心线与两端轴线偏 个中心距,蝶板就安装在中间轴段上。这样的偏心结构使得蝶板在全开位置时成为双偏 状,而在蝶板转动到关闭位置时则成为单偏心状。由于偏心轴的作用,在接近关闭时, 向阀座的密封锥面内移进一个距离,蝶板与阀座的密封的密封面相吻合达到可靠的密封

双偏心蝶阀:在单偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏 阀。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离阀体中心。双偏心的效果使阀门 启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象 轻了开启阻距、降低了磨损、提高了阀座寿命。

单偏心蝶阀:为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、 构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻 板上下端与阀座的过度挤压。

中线蝶阀的结构特征为阀杆轴心、蝶板中心、阀体中心在同一位置上。由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。结构简单、 方便。为克服挤压、刮擦 证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料。

蝶阀具有90°旋转快速启闭的特点,而且重量轻,结构尺寸小(尤其是对夹式蝶阀)等优点。但它密封可靠性相对较差,故在工业生产装置上常用于中低压和中低温介质工况条件。随着石化生产装置的大型化,用蝶阀代替闸阀是必然趋势。由于双偏心高性能蝶阀和三偏心金属硬密封蝶阀的出现,它们较好地解决了热胀补偿和磨损补偿的问题。因此,蝶阀也开始逐渐用于比较苛刻的介质工况上。

(一)按结构形式分类

1,中心密封蝶阀

2,单偏心密封蝶阀

3,双偏心密封蝶阀

4,三偏心密封蝶阀

(二)按链接方式分类

1,对夹式蝶阀

2,法兰式蝶阀

3,支耳式蝶阀

4,焊接式蝶阀

(三)按工作温度分类

1,高温。t>450 °C的蝶阀。

2,中温蝶阀。120 C<t<450 ℃的蝶阀。

3,常温蝶阀。一40C<t<120 °C的蝶阀。

4,低温蝶阀。一100<t<一40 °C的蝶阀。

(四)按密封面材质分类

1,软密封蝶阀。

(1)密封副由非金属软质材料对非金属软质材料构成。

(2)密封副由金属硬质材料对非金属软质材料构成。

2,金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。

(五)按工作压力分类

1,真空蝶阀,工作压力低于标堆大气压的蝶阀。

2,低压蝶阀,公称压力PN<1.6MPa的蝶阀。

3,中压蝶阀,公称压力PN为2.5--6.4MPa的蝶阀。

4,高压蝶阀,公称压力PN为10。0--80.0MPa的蝶阀。

5,超高压蝶阀,公称压力PN>100MPa的蝶阀。

(六)按密封形式分类

1,强制密封蝶阀。

(1)弹性密封蝶阀。密封比压由关闭时阀板挤压阀座,阀座或阀板的弹性产生。

(2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。

2,充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生。

3,自动密封蝶阀。密封比压由介质压力自动产生。

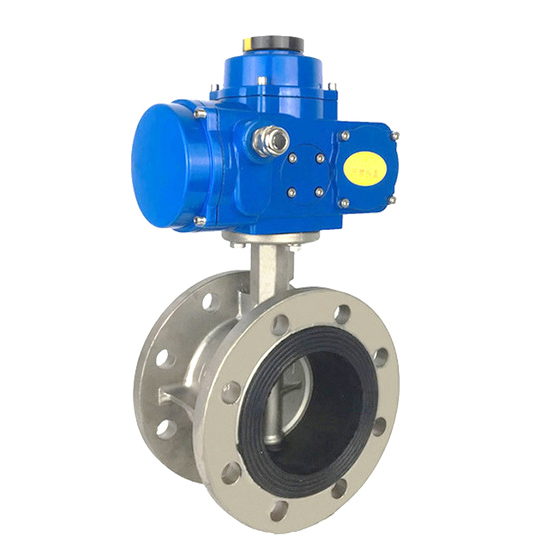

蝶阀种类及区别

蝶阀的特点及选用时的注意事项?

根据这些特点,蝶阀选用时应遵循下列原则:
①与闸阀、截止阀、球阀、旋塞阀等相比,蝶阀的结构尺寸最小,重量最轻,价格便宜,故对于大尺寸管道,用蝶阀代替其他切断阀对降低装置建设成本是非常有利的;
②与闸阀、截止阀、球阀、旋塞阀等相比,其密封可靠性最差,故不宜用于高温(如200℃及以上)、高压(如CLASS600及以上)的介质工况,但个别工厂生产的特殊蝶阀例外;
③对于软密封蝶阀,虽然价格会更便宜,但受温度和压力的限制,本书第四章和第五章给出了相关的限制条件;

④密闭阀腔,适宜用于低温介质工况或可能发生气化的介质工况;
⑤不能用于有通球要求的管路切断;
⑥可以衬里;
⑦不宜用于压力脉动介质工况和有可能产生汽蚀的介质工况;
⑧不宜用于高压氧气介质工况;
⑨不宜用于可能产生严重冲刷或冲刷腐蚀的介质工况;
⑩相对于闸阀、球阀来说,由于蝶阀的压力损失比较大,故不适合用于对压力损失要求严格的管路系统中。
