铸钢旋启式止回阀|铸钢法兰止回阀|H44H止回阀产品资料介绍 铸钢旋启式止回阀|铸钢法兰止回阀|H44H止回阀型号规格
铸钢旋启式止回阀|铸钢法兰止回阀|H44H止回阀

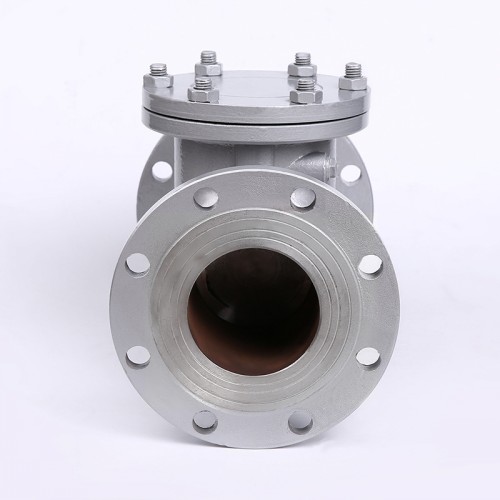

铸钢旋启式止回阀
铸钢旋启式止回阀
铸钢旋启式止回阀
铸钢旋启式止回阀

铸钢旋启式止回阀H44H

品牌厂家:COLAVAL/可拉伐
产品型号:H44H
连接方式:法兰
公称通径:DN32-DN200
阀体材质:铸钢
压力温度:PN10、PN16、PN25、PN64 -46℃-450℃
结构形式:旋启式
应用领域:碳铸钢法兰旋启式止回阀单向阀防倒流水蒸汽止逆阀H44H
在线询价

服务热线:021-8037092318701880159

产品优点
  • 有适当的微量位置补偿

    旋启式止因阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360℃范围内有一定的自由度,有适当的微量位置补偿。

  • 适用范围广

    可用于石油、化工、制药、化肥、电力等管路上。

  • 操作简单

    体积小、轻便、性能可靠、配套简单、流通能力大等优点。

  • 防介质回流

    止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。

  • 耐使用

    密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损。

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

H44H铸钢法兰旋启式止回阀说明:

H44H铸钢法兰旋启式止回阀主要功能是作为防止管路中的介质倒流。铸钢止回阀也是属于自动阀门的一种产品,启闭件靠流动介质的压力来实现自动开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。旋启式止回阀适用介质为:水、油品、蒸汽、酸性介质等,产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。


H44H铸钢法兰旋启式止回阀特点:

1、法兰旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。

2、止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。

3、止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上.旋启式止回阀的功能是用来防止管路中的介质倒流。

4、止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。

5、止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。 适用介质为:水、油品、蒸汽、酸性介质等。


H44H铸钢法兰旋启式止回阀材质参数表:

NO.PARTS NAMEMATERIAL
1阀体/BODYCF8MCF8WCB
2阀瓣/DISCCF8MCF8WCB
3垫片/GASKETGraphite
4螺母/NUTA194-B8
5双头螺栓/BOLTA193-8
6摇臂/ROCKER ARMCF8MCF8WCB
7插销/PLUG SUS304
8阀盖/CAP CF8MCF8WCB
9六角螺母/NUT A194-B4
10双头螺栓/BOLT A193-8

H44H铸钢法兰旋启式止回阀外形尺寸表:

DNHDD1D2BFZ-d
32120135100781824-18
40130145110851834-18
501401601251002034-18
651601801451202238-18
801851951601352238-18
1002102301901602438-23
1252502702201882838-25
1503003002502183038-25
20038036031027834312-25

法兰旋启式止回阀严格按 GB12236 标准设计制造,销轴与阀瓣连接采用内装式结构,性能优良,密封更可靠。法兰旋启式止回阀的功能是用来防止管路中的介质倒流。启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。


H44H铸钢法兰旋启式止回阀标准:

设计标准:Design: GB12236

结构长度:Face to Face: GB12221

法兰标准:End Flange: JB/T79-1994

工作温度:-46℃-+450℃
