球形止回阀|污水止回阀|HQ41X止回阀产品资料介绍 球形止回阀|污水止回阀|HQ41X止回阀型号规格
球形止回阀|污水止回阀|HQ41X止回阀
球形止回阀
球形止回阀

球形止回阀HQ41X

品牌厂家:COLAVAL/可拉伐
产品型号:HQ41X
连接方式:法兰
公称通径:DN50-DN350
阀体材质:球墨铸铁、铸钢、不锈钢
压力温度:PN10-PN16 0~80℃
结构形式:直通式
应用领域:球形止回阀污水滑道滚球式阀门立式逆止单向阀DN65 80
在线询价

服务热线:021-8037092318701880159

产品优点
  • 安装方便

    可水平安装,也可垂直安装

  • 流量大

    阀体采用全水流通道,流量大,阻力小

  • 适用地方

    可用于冷水、热水、工业及生活污水管网,更适合潜水排污泵

  • 特点

    具有流量大、阻力小之、密封性能好、寿命长耐用、不产生水锤

  • 可防止介质倒流

    球型污水止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。

  • 密封性能好

    采用橡胶包皮滚动球为阀瓣,在介质的作用下,可在阀体的整体式滑道上作上下滚动,从而打开或关闭阀门,密封性能好,消声市关闭,不产生水锤。

产品详情

HQ41X球形污水止回阀,原理作用:

HQ41X滑道滚球式止回阀,HQ41X球型污水止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。HQ41X滑道滚球式止回阀,HQ41X球型污水止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动,旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。安装HQ41X球型污水止回阀注意事项:止回阀只允许介质向一个方向流动,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。

HQ41X滑道滚球式止回阀,HQ41X球型污水止回阀采用橡胶包皮滚动球为阀瓣,在介质的作用下,可在阀体的整体式滑道上作上下滚动,从而打开或关闭阀门,密封性能好,消声市关闭,不产生水锤。

HQ41X滑道滚球式止回阀,HQ41X球型污水止回阀阀体采用全水流通道,流量大,阻力小,水龙头损失比旋启式小50%,在水平或垂直安装均可,HQ41X滑道滚球式止回阀,HQ41X球型污水止回阀可用于冷水、热水、工业及生活污水管网,更适合潜水排污泵,介质温度0-80℃。可安装于水泵出水口处,以防止倒流及水锤对泵损害。


HQ41X滑道滚球式止回阀,HQ41X球型污水止回阀性能特点:

HQ41X滑道滚球式止回阀,HQ41X球型污水止回阀具有流量大、阻力小之、密封性能好、寿命长耐用、不产生水锤的优点,可水平安装,也可垂直安装。


HQ41X滑道滚球式止回阀,HQ41X球型污水止回阀技术参数:

公称压力1.0MPa~1.6MPa
公称通经DN50~DN350
适用介质水及弱腐蚀性流体
适用温度0℃~80℃
法兰标准GB/T 17241.6 GB/T 9113
试验标准GB/T 13927 AP1598

HQ41X滑道滚球式止回阀,HQ41X球型污水止回阀部件材质:

零件名称材料
阀体铸铁、球墨铸铁、铸钢、不锈钢
钢体外包橡胶

HQ41X滑道滚球式止回阀,HQ41X球型污水止回阀外形尺寸:

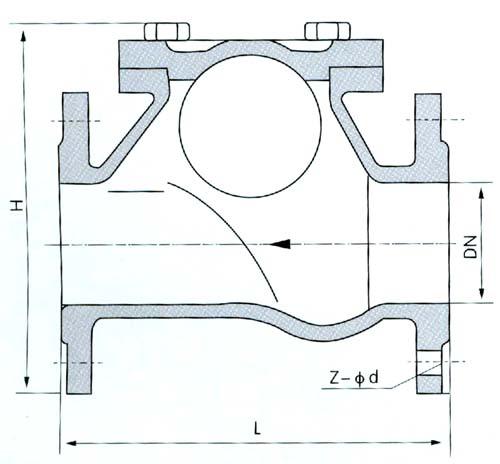

    HQ41X滑道滚球式止回阀尺寸图,HQ41X球型污水止回阀尺寸图
    DN(mm)506580100125150200250300350
    L180200260300350400500600700800
    H185210245280335400495600715820
关键字: 球形止回阀
