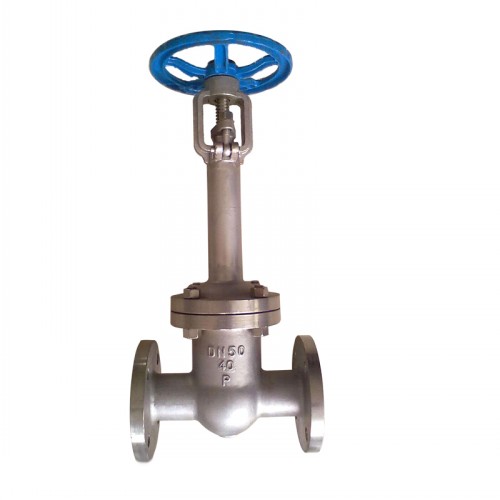

不锈钢低温闸阀

品牌厂家：COLAVAL/可拉伐

产品型号：DZ41W

连接方式：法兰

公称通径：DN20-DN400

阀体材质：不锈钢304、不锈钢316、不锈钢316L

压力温度：PN16-PN64 -46～196°C

结构形式：楔式闸阀

应用领域：手动长杆低温闸阀不锈钢法兰超低温闸阀液氮液氨LNG用低温闸阀

在线询价

服务热线：021-8037092318701880159

产品优点

可适用多种介质

整体不锈钢，能有效防止锈蚀。
用途广

用于食品、环保、轻工、石油、化工、水处理、市政工程、造纸、电力、水处理等行业
操作简单

启闭方便迅速、省力、流体阻力小，可以经常操作。
使用时间长

配件采用不锈钢304材质防止生锈，使用时间长。
适用介质

乙烯、丙烯、液氮、液氢
适用温度

-45℃~197℃

产品详情

DZ41W不锈钢低温闸阀概述：

DZ41W手动低温闸阀有二种阀盖设计形式。**种是螺栓式阀盖，按这种设计的手动低温闸阀，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨*造）。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的手动低温闸阀，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。

手动低温闸阀压力等*：1.6Mpa~2.5Mpa，产品规格：DN15~300mm，产品材质：碳钢、不锈钢、高温钢，适用温度：-45℃~197℃，适用介质：乙烯、丙烯、液氮、液氢。

手动低温闸阀应用标准

设计、*造及验收按	JB/T 7749-95
结构长度	GB/T 12221-1989标准
法兰连接尺寸	JB/T 79-1994标准
适用温度	-46～196°C
阀门的检验和试验	JB/T 9092-1999标准

手动低温闸阀性能规范

公称压力PN	1.6	2.5	4.0	6.4	10.0
强度试验	2.4	3.8	6.0	9.6	15.0
水密封试验	1.8	2.8	4.4	7.0	11.0
上密封试验	1.8	2.8	4.4	7.0	11.0
气密封试验	0.4-0.7

手动低温闸阀零件材料

体盖板	阀杆	密封面	垫片	填料	工作温度	适用介质
ZGoCrMNVAI低温高压铸钢	1Cr7Ni12	STL/STL	1Cr13/柔性石墨低温石棉	PTFE浸聚四氟乙烯石棉绳柔性石墨	-46	丙烷/炳烯甲醇/乙烷煤气/液氨
LCB					-46
ZGoCrMNVAI低温高压铸钢					-60
LC1					-60
ZGoCrMNVAI低温高压铸钢					-73
LC2					-73
ZGoCrMNVAI低温高压铸钢	1Cr18Ni9Ti				-101
LC3					-101
ZGoCrMNVAI低温高压铸钢					-115
LC4					-115
ZGoCrMNVAI低温高压铸钢					-196
CF8					-196

手动低温闸阀连接尺寸

PN1.6MPa-2.5 MPa

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF DZ40Y	20	150	105	75	55	14	4-Φ14	320	140
	25	160	115	85	65	14	4-Φ14	350	160
	32	180	135	100	78	16	4-Φ18	385	180
	40	200	145	110	85	16	4-Φ18	420	220
	50	250	160	125	100	16	4-Φ18	540	240
	65	265	180	145	120	18	4-Φ18	610	240
	80	280	195	160	135	20	8-Φ18	690	280
	100	300	215	180	155	20	8-Φ18	780	300
	125	325	245	210	185	22	8-Φ18	930	320
	150	350	280	240	210	24	8-Φ23	980	350
	200	400	335	295	265	26	12-Φ26	1180	400
	250	450	105	355	320	30	12-Φ30	1390	450
	300	500	460	410	375	30	12-Φ30	1620	500
	350	550	520	470	435	34	16-Φ34	1810	500
	400	600	580	525	485	36	16-Φ36	1970	550
2.5MPa	20	150	105	75	55	16	4-Φ16	320	140
凹面法兰 RF DZ40Y	25	160	115	85	65	16	4-Φ16	350	160
	32	180	135	100	78	18	4-Φ18	385	180
	40	200	145	110	85	18	4-Φ18	420	200
	50	250	160	125	100	20	4-Φ20	540	240
	65	265	180	145	125	22	8-Φ22	510	240
	80	280	195	160	135	22	8-Φ22	690	280
	100	300	230	190	160	24	8-Φ24	780	300
	125	325	270	220	188	28	8-Φ28	930	300
	150	350	300	250	218	30	8-Φ30	980	320
	200	400	360	310	278	34	12-Φ34	1180	360
	250	450	425	370	332	36	12-Φ36	1390	400
	300	500	485	430	390	40	16-Φ40	1620	450
	350	550	550	490	448	44	16-Φ44	1810	500
	400	600	610	550	505	48	16-Φ48	1990	560

PN4.0MPa-10.0MPa

4.0 MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹面法兰 MFM DZ40Y	20	150	105	75	55	51	16	4-Φ14	330	140
	25	160	115	85	65	58	16	4-Φ14	360	160
	32	180	135	100	78	66	18	4-Φ18	440	180
	40	200	145	110	85	76	18	4-Φ18	455	200
	50	250	160	125	100	88	20	4-Φ18	575	240
	65	380	180	145	120	110	22	4-Φ20	635	240
	80	3103	195	160	135	121	22	8-Φ22	715	280
	100	50	230	190	160	150	24	8-Φ22	815	300
	125	400	270	220	188	176	28	8-Φ24	965	360
	150	450	300	250	218	204	30	8-Φ28	1025	400
	200	550	375	320	282	160	38	8-Φ30	1225	450
	250	650	445	385	345	313	42	12-Φ34	1440	560
	300	750	510	450	408	364	46	16-Φ34	1665	5470
	350	850	570	510	465	422	52	16-Φ41	1880	720
	400	950	655	585	535	474	58	16-Φ18	2050	800
6.4MPa	20	190	125	90	68	51	20	4-Φ18	330	180
凹面法兰 MFM DZ40Y	25	210	135	100	78	58	22	4-Φ23	360	180
	32	230	150	110	82	66	24	4-Φ23	410	180
	40	240	165	125	95	76	24	4-Φ23	480	220
	50	250	175	135	105	88	26	4-Φ23	585	240
	65	280	200	160	130	110	28	8-Φ23	690	240
	80	310	210	170	140	121	30	8-Φ23	745	280
	100	350	250	200	168	150	32	8-Φ25	885	300
	125	400	295	240	202	176	36	8-Φ30	985	360
	150	450	340	280	240	204	38	8-Φ34	1050	400
	200	550	405	345	300	260	44	12-Φ34	1240	450
	250	650	470	400	352	313	48	12-Φ41	1460	560
	300	750	530	160	412	364	54	16-Φ41	1670	5640
10.0MPa	25	210	135	100	78	58	24	4-Φ18	365	200
凹面法兰 MFM DZ40Y	32	230	150	110	82	66	24	4-Φ23	420	200
	50	250	195	145	112	88	28	4-Φ25	630	240
	65	280	220	170	138	110	32	8-Φ25	700	240
	80	310	230	180	148	121	34	8-Φ25	760	280
	100	350	265	210	172	15	/	/	/	/

手动低温闸阀产品选型

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司**部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专*为您审核把关。

关键字：不锈钢低温闸阀
