不锈钢日标闸阀

日标不锈钢闸阀产品说明

可拉伐阀门将为讲解【Z41W日标不锈钢闸阀】介绍『Z41W日标不锈钢闸阀』相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及闸阀产品说明书；为广大用户提供品质、高性能、标准、价格系列日标不锈钢闸阀。

Z41H日标不锈钢闸阀适用于JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。 通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。 驱动方式 手动、伞齿轮传动及电动。

日标不锈钢闸阀结构特点

①产品设计制造符合***外标准要求，密封可靠，性能优良。

②结构设计紧凑合理，造型美观。

③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。

④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。

⑤采用***内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

日标不锈钢闸阀应用规范

设计与制造 Design and Manufacture	结构长度 Face to face/ End to end	法兰尺寸 FlangeDimension	压力-温度Pressure Temperature Lating	试验-检验Inspection and Test
JIS B2073 B2083	JIS B2002	JIS B2212 B2214	JIS B2073 B2083	JIS B2003

日标不锈钢闸阀主要零件材料及主要用途

体盖瓣   Body Cover Disc	阀杆 Stem	密封面 Sealing Face	垫片（环） Sealing Shim	填料     Packing	工作温度℃ Working Temperature	适用介质Suitable Medium
WCB	2Cr13	13Cr  STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08软钢 08 Soft Steal F304 F316 F304L F316L	柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水 蒸汽 油品  Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸 醋酸 尿素  Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

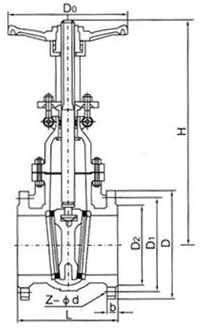

日标不锈钢闸阀外形结构图



Z41H-10K日标不锈钢闸阀主要尺寸和重量

DN（mm）	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	178	155	120	100	16	4-19	409	200	24
65	21/2	190	175	140	120	18	4-19	535	250	31
80	3	203	185	150	130	18	8-19	570	250	40
100	4	229	210	175	155	18	8-19	590	250	55
150	6	267	280	240	215	22	8-23	630	300	90
200	8	292	330	290	265	22	12-23	960	350	145
250	10	330	400	355	325	24	15-25	1158	400	230
300	12	356	450	400	370	24	16-25	1378	450	330
350	14	381	490	445	415	26	16-25	1543	500	460
400	16	406	560	510	475	28	16-27	1738	600	600
450	18	432	620	565	530	30	20-27	1959	600	980
500	20	457	675	620	585	30	20-27	2214	680	960

Z41H-20K日标不锈钢闸阀主要尺寸和重量

DN（mm）	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	216	155	120	100	18	8-19	480	200	32
65	21/2	241	175	140	120	20	8-19	510	250	39
80	3	283	200	160	135	22	8-23	580	280	55
100	4	305	225	185	160	24	8-23	700	350	80
150	6	403	305	260	230	28	12-25	940	400	160
200	8	419	350	305	275	30	12-25	1190	450	250
250	10	457	430	380	345	34	12-27	1390	500	370
300	12	502	480	430	395	35	16-27	1600	500	560
350	14	762	540	480	440	40	16-33	1750	600	870
400	16	838	605	540	495	46	16-33	1900	600	1150
450	18	914	675	605	560	48	20-33	2320	650	1270
