自力式调节阀带与不带指挥器的区别? 自力式调节阀执行机构的选择？

自力式调节阀带与不带指挥器的区别：

大家都知道自力式调节阀这款产品,很多人也用过,那么,自力式调节阀分为带指挥器自力式调节阀,和直接作用自力式调节阀,这两种自力式调节阀有什么区别,以及它们使用的场合又有什么不同,包括工作原理是什么,下面就一起来了解一下!

1、什么是自力式调节阀

自力式调节阀是指依靠阀内介质自身的压力、温度作为能源驱动阀门自动工作,不需要外接电源和二次仪表。这种自力式调节阀都利用阀输出端的反馈信号压力、压差、温度,通过信号管传递到执行机构驱动阀瓣改变阀门的开度,达到调节压力、流量、温度的目的。

2、区别:
(1)、直接作用自力式调节阀:

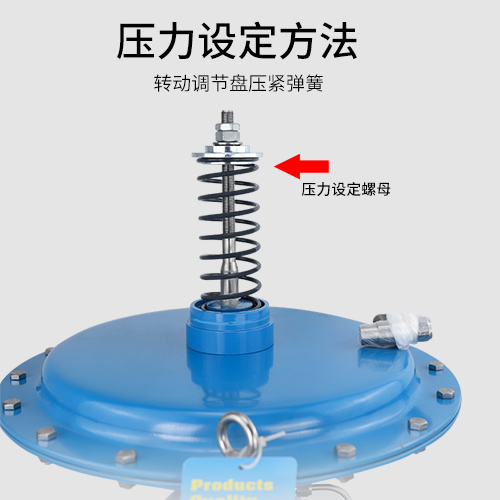

又称为弹簧负载式调节阀,膜片上下,要么就是阀后压力与弹簧力的比较,要么就是阀门前后压力的比较来控制阀门的开度,其结构内有弹性元件:如弹簧、波纹管、波纹管式的温包等,利用弹性力与反馈信号平衡的原理。

(2)、带指挥器自力式调节阀:

它增加了一个指挥器(先导阀),起到对反馈信号的放大作用然后通过执行机构,驱动主阀阀瓣运动达到改变阀开度的目的。如果是压力调节阀,反馈信号就是阀的出口压力,通过信号管引入执行机构;如果是流量调节阀,阀的出口处就有一个孔板(或者是其他阻力装置)由孔板两端取出压差信号引入执行机构;如果是温度调节阀,阀的出口就有温度传感器(或者温包)通过温度传感器内介质的热胀冷缩驱动执行机构。

总结来说,一般情况下直接作用式自力阀控制精度不高,增加指挥器主要是为了增加控制精度,可比一般直接操作型调压阀高一倍左右,调节压差比大(如阀前0.8MPa, 阀后0.001MPa),特别适合微压气体控制。

自力式调节阀执行机构的选择?

执行机构对于自力式调节阀来说是非常重要的,所以执行器的选择应该非常仔细,应综合考虑各种因素来选择执行器的种类,在自力式调节阀的执行机构选择时应注意下面几点:

1,输出力的考虑

无论哪种类型的执行器,其输出力都是用来克服阀门负载的有效力(主要是指不平衡力和力矩加上摩擦力、密封力、重力和其他相关力)。因此,为了使自动控制阀能够正常工作,执行机构的配置要产生足够的输出力,以克服各种阻力,保证阀门的高密封性和阀门的开启性。

对于双作用气动、液压或电动执行机构,一般不安装复位弹簧。力的大小与操作方向无关,因此选择执行机构的关键是求出电机的******输出力和转矩。对于单作用气动致动器,输出力与阀门的开度有关,自动阀门上的力也会影响运动特性,因此有必要在阀门的整个开度范围内建立力平衡。

2,确定自动调节阀的执行机构类型。

在确定驱动机构的输出力后,根据工艺要求和使用环境选择相应的驱动机构。对于现场防爆要求,应选择气动致动器,而接线盒为防爆型,不能选择电动执行机构。如果没有防爆要求,可选用气动和电动执行机构,但从节能角度来看,电动执行机构应尽可能选用。液压执行机构虽然不如气动或电动执行机构应用广泛,但具有调节精度高、动作速度快、稳定性好等特点,必须选用液压执行机构,如电厂透明机组的速度控制、炼油厂催化装置反应器的温度控制等。
