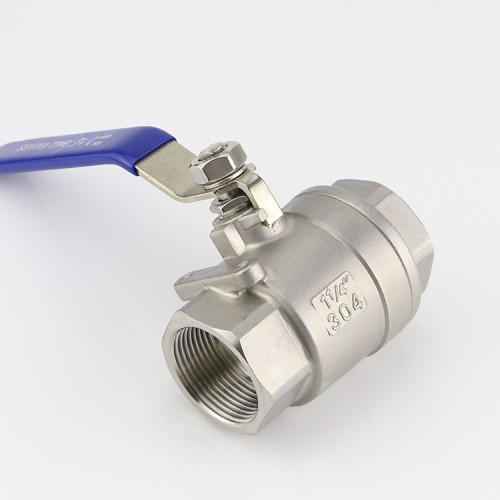

二片式不锈钢丝扣球阀Q11F

Q11F二片式不锈钢丝扣球阀原理作用：

Q11F二片式不锈钢丝扣球阀的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。 Q11F二片式不锈钢丝扣球阀在管路中主要用来做切断、分配和改变介质的流动方向。Q11F二片式球阀是由两部分组成，密封效果好于一片式球阀，球的口径和管道口径的一样的，比一片式球阀易于拆卸。

Q11F二片式不锈钢丝扣球阀性能特点：

①流体阻力小，其阻力系数与同长度的管段相等；

②结构简单、体积小、重量轻；

③紧密可靠，现球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用；

④操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制；

⑤维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

Q11F二片式不锈钢丝扣球阀技术参数：

公称通径DN（mm） 10（3/8"）~80（3"）

公称压力PN（Mpa） 1.0~2.5

使用温度（℃） -20~180

适用介质 水、气、油品

Q11F二片式不锈钢丝扣球阀部件材质：

零件名称 阀体 球体 阀杆 填料 密封

材质属性 碳钢、不锈钢 不锈钢 不锈钢 聚四氟乙烯 聚四氟乙烯

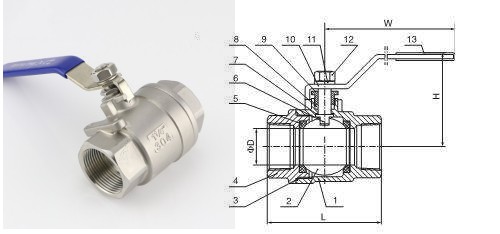

Q11F二片式不锈钢丝扣球阀外形尺寸：

DN	L	D	H	E
10	54	12	49	92
15	63	15	55	100
20	73	20	60	115
25	81	25	65	122
32	96	32	77	142
40	103	38	88	167
50	117	48	102	172
65	143	65	122	220
80	169	80	128	246
