三片式焊接球阀|对焊球阀|不锈钢球阀

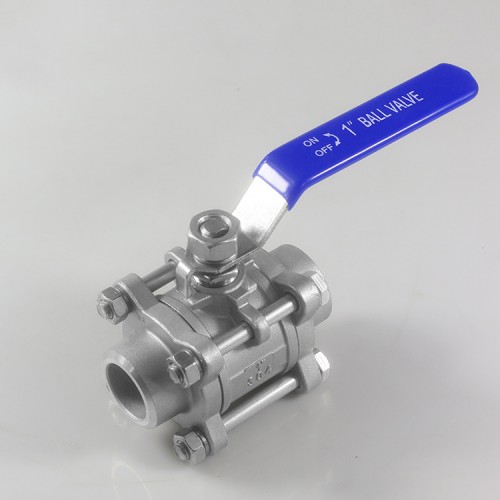

三片式焊接球阀
三片式焊接球阀

三片式焊接球阀Q61F

品牌厂家:COLAVAL/可拉伐
产品型号:Q61F
连接方式:焊接
公称通径:DN15-DN100
阀体材质:不锈钢304、不锈钢316、不锈钢316L
压力温度:PN10-PN16 0~80℃
结构形式:直通式
应用领域:焊接球阀304耐高温蒸汽手动球阀 电动不锈钢球阀 开关热油调节阀
在线询价

服务热线:021-8037092318701880159

产品优点
  • 特点

    流体阻力小,其阻力系数与同长度的管段相等。

  • 操作简单

    操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

  • 密封性好

    紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

  • 体积小

    结构简单、体积小、重量轻。

  • 维修方便

    维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

Q61F三片式焊接球阀简介:

三片式焊接球阀也被称为三片式对焊球阀使用在水、蒸汽、化工、腐蚀性介质管路上 两边连接方式采用的是对焊,直接将球阀与管道焊接在一起,直接保证了球阀与管道之间不会出现介质泄漏现象,如需清理维修可将三片式对焊球阀中间部位拆卸进行清理维修。

三片式焊接球阀跟对焊球阀压力范围是PN1.0-PN4.0之间,适用温度为-29~300℃(密封圈为对位聚苯)与-29~150℃(密封圈为增强聚四氟乙烯)的管道上,用于截止或流通管路上的介质。材质不同适用的介质也有所改变。

Q61F三片式焊接球阀工作原理:

三片式焊接球阀属于手动操控旋转90度球阀手柄即可实现开启、关闭,球阀采用三片式结构,也可作为高压焊接球阀使用。球阀阀座采用的是四氟密封材料,启闭防病密封性能稳定。球阀阀杆使用有倒密封的下装式结构阀腔异常升压时,阀杆不会被冲击。可以根据所需加装90°开关锁定装置,防止使用过程中失误操控。


Q61F三片式焊接球阀产品特点:

1、流体阻力小,其阻力系数与同长度的管段相等。

2、结构简单、体积小、重量轻。

3、紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

Q61F三片式焊接球阀主要零件材料:

零件名称
材质
阀体
不锈钢CF8M
碳钢WCB
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
阀盖
不锈钢CF8M
碳钢WCB
球体
不锈钢SS316
不锈钢SS304
阀杆
不锈钢SS316
不锈钢SS316
螺母
不锈钢SS304
不锈钢SS304
垫圈
不锈钢SS304
不锈钢SS304
手柄套
塑料
塑料
手柄
不锈钢SS304
不锈钢SS304
阀杆螺母
不锈钢SS304
不锈钢SS304
填料压盖螺母
不锈钢SS304
不锈钢SS304
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
止推垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
螺栓
不锈钢SS304
不锈钢SS304
