不锈钢截止阀|不锈钢法兰截止阀|J41W不锈钢截止阀产品资料介绍 不锈钢截止阀|不锈钢法兰截止阀|J41W不锈钢截止阀型号规格
不锈钢截止阀|不锈钢法兰截止阀|J41W不锈钢截止阀
不锈钢截止阀

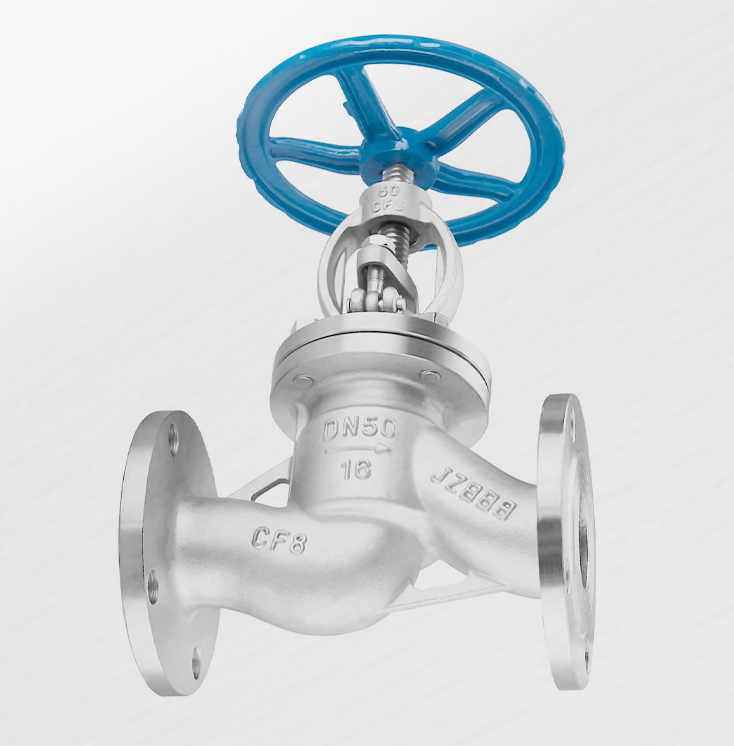

J41W不锈钢法兰截止阀
不锈钢截止阀
J41W不锈钢法兰截止阀

J41W不锈钢截止阀

品牌厂家:COLAVAL/可拉伐
产品型号:J41W
连接方式:法兰、螺纹、焊接、卡套
公称通径:DN15~DN300
阀体材质:不锈钢304、不锈钢316、铸钢
压力温度:PN16-40 低温、常温、高温
结构形式:截止型
应用领域:304不锈钢截止阀J41W-16P耐高温蒸汽导热油316排污不锈钢法兰截止阀
在线询价

服务热线:021-8037092318701880159

产品优点
  • 工艺

    阀体采用硅溶胶精铸工艺,16-40公斤通用体,更大气。

  • 适用介质广

    用于食品、环保、轻工、石油、化工、水处理、市政工程、造纸、电力、水处理等行业

  • 性能稳定

    配件采用不锈钢304材质防止生锈,使用寿命长。

  • 密封性强、零泄露

    旋塞式法兰截止阀 工业不锈钢蒸汽截止阀 直通式法兰柱塞式氧气阀

  • 操作简单

    体积小、轻便、性能可靠、配套简单、流通能力大等优点。

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

不锈钢截止阀】相关标准、选型、作用、结构图、规格型号;外形尺寸、工作原理、产品说明书、安装维护及产品示意图;为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列不锈钢截止阀。

不锈钢截止阀产品简述:
J41W不锈钢法兰截止阀的使用普遍,但由于开启和关闭力矩较大、结构长度较长,通常公称截止阀通径都在250mm以下,但选用时需**注意进出口方向。一般 15Omm 以下的截止阀介质大都从阀瓣的下方流入,而2O0mm以上的截止阀介质大都从阀瓣的上方流入。这是考虑到阀门的关闭力矩所致。为了减小开启或关闭力矩,一般2O0mm以上的截止阀都设内旁通或外旁通阀门。


不锈钢法兰截止阀耐磨性能:
不锈钢截止阀的阀瓣一旦从关闭位置移开,它的阀座和阀瓣密封面之间就不再有接触,因而它的密封面机械磨损很小,故其密封性能是很好的,缺点是密封面间可能 会夹住流动介质中的颗粒。可以根据需要阀瓣做成陶瓷,就可以解决耐磨损的问题,由于截止阀瓣开与关之间行程小,密封面又能承受多次启闭,因此它很适用于需要频繁开关的场合。

不锈钢截止阀工作原理:
不锈钢截止阀是指关闭件(阀瓣)沿阀座中间线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于不锈钢截止阀的阀杆开启或关闭行程相对较短,而且具有可靠的切断功能,又由于阀座通口的 变化与阀瓣的行程成正比例关系,非常适合作为切断或调节以及节流使用。截止阀可用于大部分介质流程系统中。

不锈钢截止阀主要材料:

型号材料
阀体、阀盖阀杆密封面填料
J41W-16P~160P铬镍钼钛不锈钢铬镍钼钛不锈钢本体材料石棉、石墨、柔性石墨、聚四氟乙烯
J41W-16R~160R铬镍钼钛不锈钢铬镍钼钛不锈钢
J41W-16I~160I铬钼合金钢铬钼合金钢


不锈钢截止阀1.6Mpa外形尺寸表:

DNLDD1D2bz×ødHD0重量/KG
10130906040144×ø141981205
15130956545144×ø142001205.5
201501057555144×ø142431407.3
251601158565144×ø142531608
3218013510078154×ø1828016012
4020014511085164×ø1831220016
50230160125100164×ø1832120016
65290180145120184×ø1832524022
80310195160135204×ø1835524031
100350215180155204×ø1841528045
125400245210185224×ø1846032080
150480280240210248×ø2351036097
2006003352952652612×ø23590360169


不锈钢截止阀2.5Mpa外形尺寸表:

DNLDD1D2bz×ødHD0重量/KG
10130906040164×ø141981204.9
15130956545164×ø142331205.5
201501057555164×ø142751407
251601158565164×ø142851607.5
3218013510078184×ø183021808.5
4020014511085184×ø1835520012.5
50230160125100204×ø1836224016
65290180145120228×ø1832528025
80310195160135228×ø1836928030
100350230190165248×ø2337030035
125400270220188288×ø1855840089
150480300250218308×ø2361140098
2006003603102783412×ø25721400170


不锈钢截止阀4.0Mpa外形尺寸表:

DNLDD1D2bz×ødHD0重量/KG
10130906040164×ø141981204.5
15130956545164×ø142331205
201501057555164×ø142751407
251601158565164×ø142851609
3218013510078184×ø1830216012
4020014511085184×ø1835520017
50230160125100204×ø1837324024
65290180145120228×ø1840828033
80310195160135228×ø1843632044
100350230190160248×ø2348036060
125400270220188288×ø2555840089
150480300250218308×ø25611400130

不锈钢截止阀产品应用:
不锈钢截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中间线作直线运动。***标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。截止阀用于公称压力1.6MPa-16.0MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。不锈钢截止阀驱动方式有手动、齿轮传动、电动、气动等。
