不锈钢丝扣过滤器|Y型丝扣过滤器|过滤器 GL11W产品资料介绍 不锈钢丝扣过滤器|Y型丝扣过滤器|过滤器 GL11W型号规格
不锈钢丝扣过滤器|Y型丝扣过滤器|过滤器 GL11W
不锈钢丝扣过滤器
不锈钢丝扣过滤器
不锈钢丝扣过滤器
不锈钢丝扣过滤器
不锈钢丝扣过滤器
不锈钢丝扣过滤器
不锈钢丝扣过滤器
不锈钢丝扣过滤器

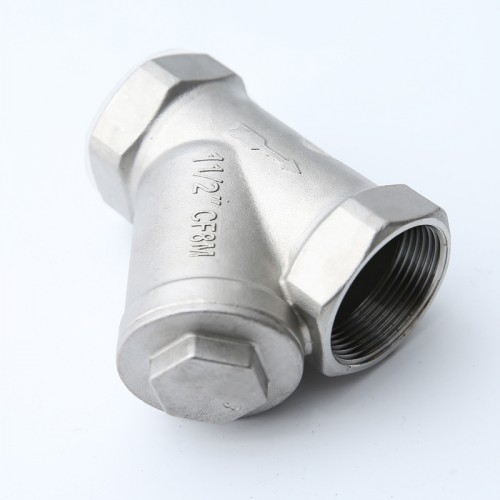

不锈钢丝扣过滤器GL11W

品牌厂家:COLAVAL/可拉伐
产品型号:GL11W
连接方式:丝扣
公称通径:DN15-DN50
阀体材质:不锈钢304、不锈钢316、不锈钢316L
压力温度:PN10-PN16 0~80℃
结构形式:直通式
应用领域:不锈钢丝扣过滤器Y型丝扣过滤器过滤器 GL11W内螺纹净水管道消防水表
在线询价

服务热线:021-8037092318701880159

产品优点
  • 特点

    结构简单,可靠性强。

  • 易维护

    拆装方便,易清洗、维护。

  • 适用范围

    广泛应用于石油、化工、化纤、医药、食品等工业。

  • 色泽光亮

    产品采用金属材质表面顺滑光亮。

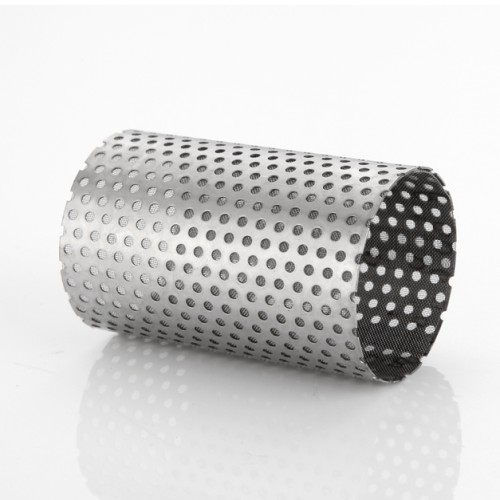

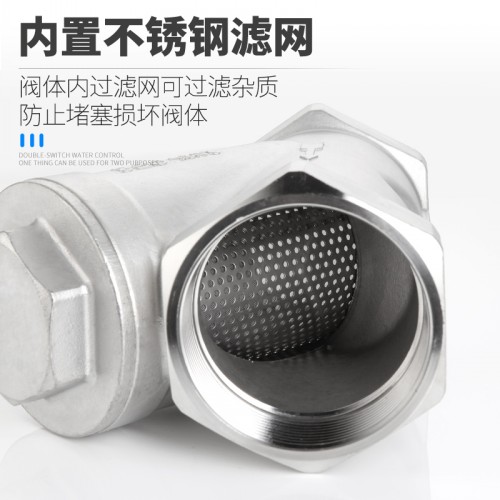

  • 不锈钢过滤网

    滤网规格多,高效过滤杂质,可定期更换,满足不同场合过滤要求。

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

GL11W不锈钢丝口过滤器原理作用:

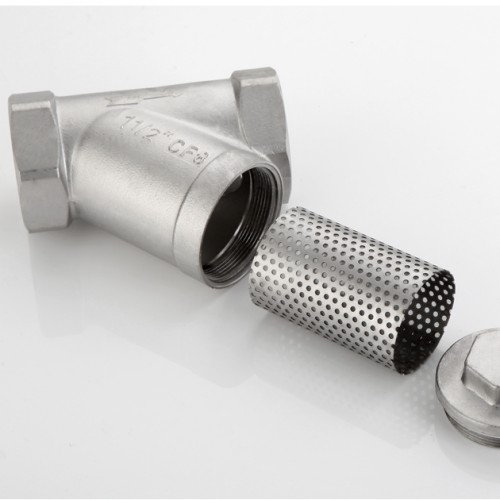

GL11W不锈钢丝口过滤器也可称为不锈钢螺纹过滤器、不锈钢丝扣过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。该Y型过滤器具有结构,阻力小,排污方便等特点。Y型过滤器适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护方便。

    不锈钢Y型丝口过滤器过滤精度可由滤网的大小来控制,过滤面积可定做。不锈钢丝扣Y型过滤器一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。过滤器会产生阻力损失,水用过滤器在一般计算额定流速下,压力损失为0.52~1.2kpa。


GL11W不锈钢丝口过滤器性能特点:

①结构简单,可靠性强;

②拆装方便,易清洗、维护;

③滤网规格多,满足不同场合过滤要求。


GL11W不锈钢丝口过滤器技术参数:

公称通径DN10-DN50公称压力1.6Mpa/2.5Mpa
适用温度-20℃~180℃适用介质水、油品、蒸汽

不锈钢丝网的技术特性

孔目数目(英寸)丝径(mm)可拦截的粒径(μm)有效面积(%)孔目数目(英寸)丝径(mm)可拦截的粒径(μm)有效面积(%)
100.508203264300.23461453
120.457166061320.23456050
140.376143863360.23447246
160.315127965380.21345546
180.315109661400.19344249
200.31595557500.15235650
220.27388259600.12230151
240.27378556800.10221647
260.234743591000.08117346
280.234673561200.08113138

筛网目数与粒径(μm)对照表

目数微米目数微米目数微米目数微米
2.579251213976024532547
358801411656522042533
44599169918019850025
539622083310016562520
633272470111015080015
727942758918083125010
82362324952007425005
91981354172506132502
1016514035027053125001

GL11W不锈钢丝口过滤器部件材质:

阀体不锈钢过滤网不锈钢

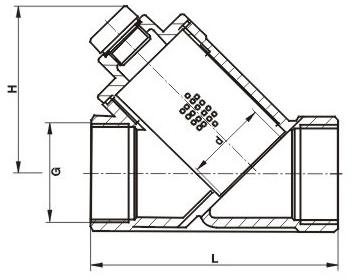

GL11W不锈钢丝口过滤器外形尺寸:


    GL11W不锈钢丝口Y型过滤器介绍,GL11W不锈钢丝扣过滤器说明,GL11W不锈钢丝口过滤器资料,GL11W不锈钢螺纹过滤器型号规格
    DN10152025324050
    L6161728699108138
    D13152025324048
    H44445060667492


关键字: 过滤器
