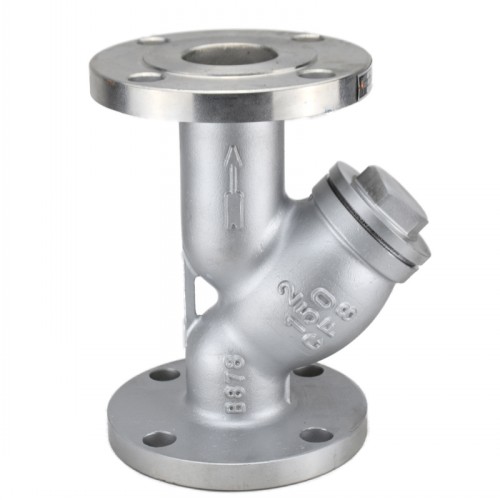

不锈钢美标过滤器GL41W

GL41H美标法兰过滤器原理作用：

 GL41H美标法兰过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，美标法兰Y型过滤器用来消除介质中的杂质，以保护阀门及设备的正常使用。该法兰式Y型过滤器具有结构，阻力小，排污方便等特点。美标法兰式Y型过滤器适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护方便。

    GL41H美标法兰过滤器过滤精度可由滤网的大小来控制，过滤面积可定做。Y型过滤器一般通水网为18-30目/cm2，通气网为40-100目/cm2,通油网为100-300目/cm2。过滤器会产生阻力损失，水用过滤器在一般计算额定流速下，压力损失为0.52～1.2kpa。

    GL41H法兰美标Y型过滤器是以美***API标准生产制造，阀门压力以Class LB来表述。

GL41H美标法兰过滤器性能特点：

①结构简单，可靠性强；

②拆装方便，易清洗、维护；

 ③滤网规格多，满足不同场合过滤要求。

GL41H美标法兰过滤器技术参数：

设计制造：MFG标准

试验检验：API598

结构长度：MFG标准

法兰尺寸：ANSI B16.5

不锈钢丝网的技术特性

孔目数目(英寸)	丝径(mm)	可拦截的粒径(μm)	有效面积(%)	孔目数目(英寸)	丝径(mm)	可拦截的粒径(μm)	有效面积(%)
10	0.508	2032	64	30	0.234	614	53
12	0.457	1660	61	32	0.234	560	50
14	0.376	1438	63	36	0.234	472	46
16	0.315	1279	65	38	0.213	455	46
18	0.315	1096	61	40	0.193	442	49
20	0.315	955	57	50	0.152	356	50
22	0.273	882	59	60	0.122	301	51
24	0.273	785	56	80	0.102	216	47
26	0.234	743	59	100	0.081	173	46
28	0.234	673	56	120	0.081	131	38

筛网目数与粒径（μm）对照表

GL41H美标法兰过滤器部件材质：

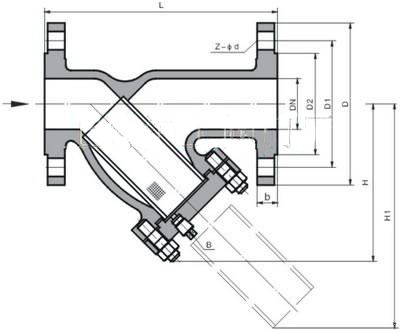

GL41H美标法兰过滤器外形尺寸：

口径	ANSI法兰连接			螺纹连接	B	C	滤网面积cm2
	150LB	300LB	600LB
	A	A	A	A
1/2"	127	127	130	75	70	110	27
3/4"	145	150	150	80	80	130	43
1"	154	160	160	90	90	150	73
11/4"	180	180	200	110	130	235	135
11/2"	200	210	230	120	147	260	164
2"	230	240	250	140	180	320	251
21/2"	290	290	/	210	200	325	327
3"	310	310	/	/	205	330	361
4"	315	351	/	/	255	405	545
5"	410	401	/	/	315	510	843
6"	473	478	/	/	345	560	1117
8"	593	600	/	/	440	710	1909
10"	730	730	/	/	503	760	2010
