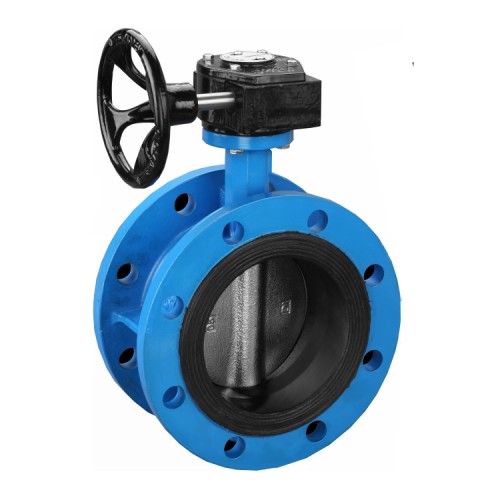

涡轮法兰蝶阀

蜗轮法兰蝶阀概述：

软密封法兰蝶阀采用中线型设计，阀座采用浮动式结构。阀门主要由阀体、蝶板、阀座、阀杆及传动操作机构等零件组成。可广泛应用于给排水、暖通及消防系统等流体管线上作为调节或截流装置使用。蝶阀的启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

蜗轮法兰蝶阀D341X原理作用：

蜗轮法兰蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。法兰连接中心板式蝶阀综合了偏心法兰蝶阀和中线对夹蝶阀的部分优点，填补了偏心法兰蝶阀与中线对夹蝶阀之间的一块空白。本阀启闭件是一个圆盘形的蝶板，在阀体内绕自身的轴线旋转，从而达到启闭或调节作用。驱动方式：手动、气动、电动。

蜗轮法兰蝶阀D341X性能特点：

①设计新颖、合理，结构独特，启闭迅速；双向密封性能优良，扭矩值小，零件加工性能优越；

②操力矩小，操作方便，省力灵巧；流量特性趋于直线, 调节性能好；

③法兰连接安装便捷，立式、卧式安装均可；

④密封件可以更换，密封性能可靠达到双向密封零泄漏；

⑤密封材料耐老化、耐腐蚀，使用寿命长等特点；

⑥阀门可用于管端作放空阀用，性能可靠。

蜗轮法兰蝶阀D341X技术参数：

公称通径	DN50~DN1200
公称压力	PN 1.0/1.6Mpa/150PSI
适用温度	≤120℃
适用介质	水、空气、食品、油品

蜗轮法兰蝶阀D341X部件材质：

零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	X或or J	XA或or JA	XB或or JB	XC、JC或or F	XD或or JD	XE或or JE
耐较高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐较低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

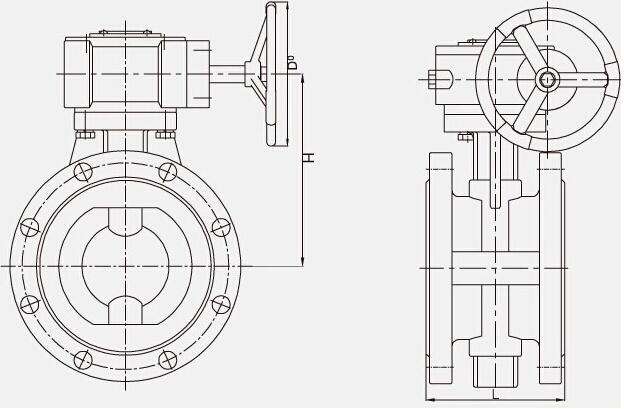

蜗轮法兰蝶阀D341X外形尺寸：




公称通径	长度	外形尺寸				连接尺寸
						0.6MPa				1.0MPa				1.6MPa
mm	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	250	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	270	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	290	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	310	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	330	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	350	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	390	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	430	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	470	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	510	585	1655	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	550	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	630	755	1995	850	900	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48




蜗轮法兰蝶阀D341X使用说明：

    ①准备与管道连接前，须冲洗和清除干净管道中残存的杂质；
    ②蜗轮法兰蝶阀D341X安装使用说明书。
