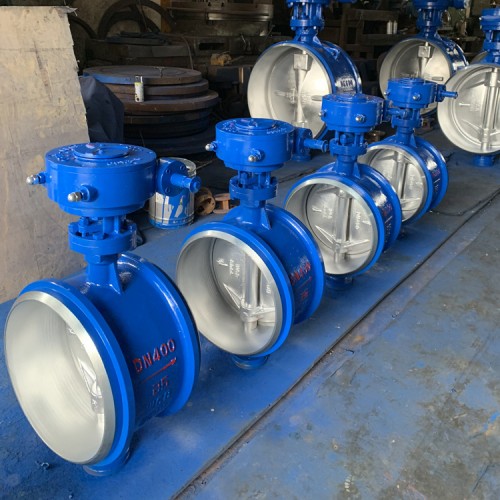

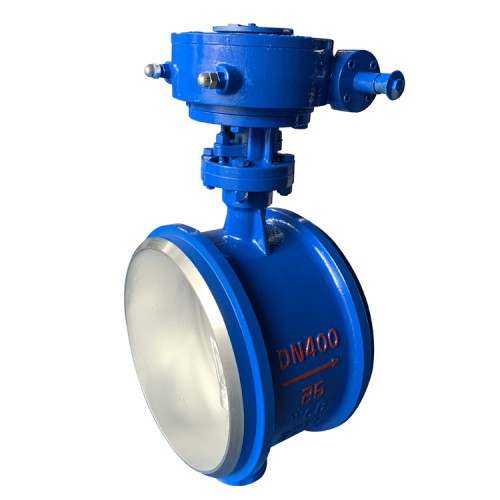

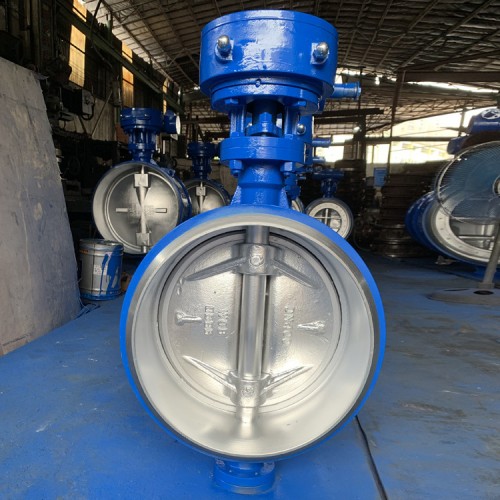

焊接蝶阀D363H

焊接蝶阀D363H原理作用：

焊接蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。

焊接蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合***家GB/T13927-92阀门压力试验标准。

焊接蝶阀D363H性能特点：

①结构紧凑、体积小、重量轻、操作灵活、使用方便；

②采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏；

③此阀无法兰，对管道和保温包扎带来很大方便和美观；

④具有耐高温、高压、耐腐蚀、耐磨损等特点；

⑤传动型式:蜗轮传动、气动传动、电动传动。

三偏心焊接蝶阀D363H技术参数：

三偏心焊接蝶阀D363H部件材质：

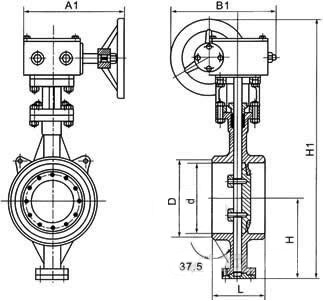

三偏心焊接蝶阀D363H外形尺寸：

公称压力									PN1.6
公称通径		外形尺寸（参考值）							重量（kg）
毫米	英寸	L	D	d	H	H1	A	B
80	3	180	90	78	90	356	180	200	27
100	4	190	110	96	100	375	180	200	34
125	5	200	135	121	113	401	180	200	41
150	6	210	161	146	130	450	270	280	43
200	8	230	222	202	205	545	400	425	81
250	10	250	278	254	235	630	400	425	102
300	12	270	330	303	275	715	450	560	132
350	14	290	382	351	309	817	450	560	164
400	16	310	432	398	346	923	535	580	193
450	18	330	484	450	932	1059	535	580	238
500	20	350	535	501	427	1126	535	580	302
600	24	390	636	602	509	1369	570	660	457
700	28	430	726	692	572	1492	750	550	810
800	32	470	826	792	638	1622	750	550	1093
900	36	510	926	892	700	1924	750	550	1410
1000	40	550	1028	992	765	2054	900	750	1870
1200	48	630	1228	1192	860	2259	1000	925	2082
1400	56	710	1428	1392	986	2610	1000	925	2850
1600	64	790	1628	1592	1106	2856	1000	925	4235
1800	72	870	1828	1792	1226	3121	1100	980	5346
2000	80	950	2028	1992	1345	3385	1100	980	7328
