不锈钢电动蝶阀|D971X电动蝶阀|电动防爆调节蝶阀产品资料介绍 不锈钢电动蝶阀|D971X电动蝶阀|电动防爆调节蝶阀型号规格
不锈钢电动蝶阀|D971X电动蝶阀|电动防爆调节蝶阀

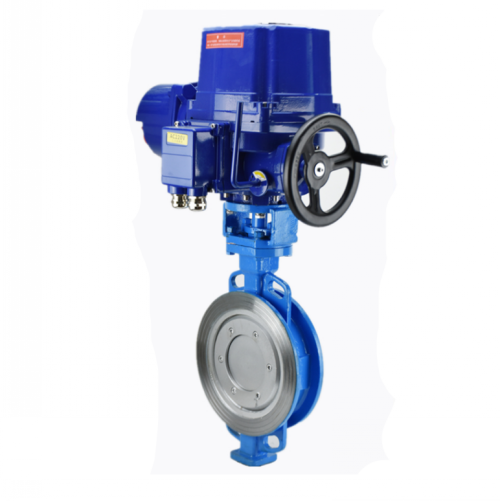

不锈钢电动蝶阀

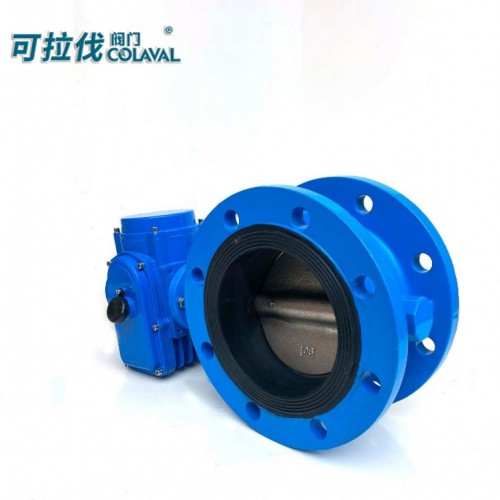

D971X电动蝶阀

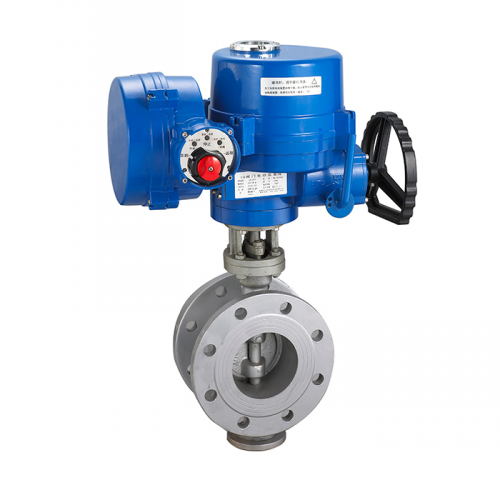

不锈钢电动蝶阀

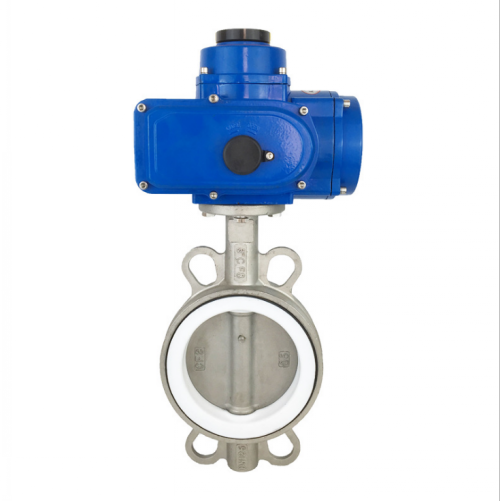

D971X电动蝶阀

不锈钢电动蝶阀

品牌厂家:COLAVAL/可拉伐
产品型号:D971X
连接方式:对夹
公称通径:DN40~DN1600
阀体材质:球墨铸铁、不锈钢304、不锈钢316、铸钢
压力温度:PN10-PN16 0-80℃
结构形式:中线型
应用领域:D971X电动蝶阀对夹式不锈钢远程调节阀软密封防爆执行器 法兰电动水阀
在线询价

服务热线:021-8037092318701880159

产品优点
  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

  • 操作简单

    电动蝶阀启闭方便迅速、省力、流体阻力小,可以经常操作。

  • 体积小

    具有体积小,重量轻,性能可靠,配套简单,流通能力大。

  • 密封性好

    采用中线型结构,具有越关越紧的密封功能,密封性能可靠。

  • 寿命长

    密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

  • 可适用多种介质

    整体不锈钢,能有效防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

产品详情

不锈钢电动对夹式蝶阀介绍:
D971X不锈钢电动对夹式蝶阀是由软密封对夹式蝶阀和高精度防爆电动执行器组成,软密封蝶阀采用中线型结构无偏心设计,具有显著的操作扭矩低的特征,配置电动装置时的经济性显著;采用衬胶结构,蝶板圆周形密封面精密加工至较高的光洁度,对橡胶阀座的摩擦系数***低,蝶阀使用寿命较长;阀板密封面流态特性呈线性状态,具有较小的流阻系数,蝶阀流阻小;独特设计的模压橡胶阀座具有***佳的均衡性和支撑性,有效避免受力不均造成的对橡胶的破坏,蝶阀处全关位置时,橡胶处于的压缩状态以保持零泄漏。

防爆电动对夹式蝶阀阀体采用球墨铸铁,壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层,涂层具有较高的耐腐蚀性能,与球墨铸铁基体具有***高的结合强度,涂层度为0.2—0.5mm。密封材质橡胶或者四氟,主要用于水、液体、油等介质温度低于150度以内工况中使用。

LQ、QT防爆电动执行器电压有AC220V或AC380V,适用于化工区域、矿井等易燃易爆场合。选用调节型防爆执行器也可输入4-20mADC信号及电源控制蝶阀的开度,实现对压力、流量、温度、液位等参数的调节。防爆电动对夹式蝶阀具有功能强、体积小、轻便宜人,性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。下面详细介绍防爆电动执行器特点,关于防爆电动执行器接线图、外形尺寸等技术参数可联系我司工作人员。
防爆电动执行器特点:
1、壳体:壳体为硬质铝合金,经阳***氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67或IP68。
2、电机:全封闭式鼠笼式电机,体积小,扭距大,惯性力小,绝缘等级为F级,内置热保护开关,可防止损坏电机。
3、手动结构:手轮的设计安全可靠、省力、体积小。不通电时,扳动离合器手柄可进行手动操作。
4、指示器:指示器安装在中心轴上,采用凸出镜设计,不积水,观察方便。
5、干燥器:可防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。
6、限位开关:机械、电子双重限位。旋转螺钉即可调整机械限位,安全可靠;凸轮机构来控制电子限位开关,调整机构调整简单,定位。
7、扭距开关:可提供过载保护,防止损坏电机。
8、自锁:采用精密的双蜗轮蜗杆机构,传输高效,扭距大,效率高,噪音低(大50分贝),防止反转,传动部分稳定可靠,无需再加油。
9、蜗轮:采用凹轮设计确保与蜗杆的接触面大,传输扭距大,平衡且耐磨,寿命长。当然此蝶阀的驱动方式和连接方式不仅仅只局限于蜗轮,还有法兰式、手动式等。

电动软密封蝶阀技术参数:
连接形式:对夹式
阀板形式:垂直板式
流量特性:近似快开型
动作范围:0~90°
泄露量:按GB/T4213-92,为Kv值的10-4
基本误差±2.5%、回差±2.5%、死区1% (可调)、可调范围50:1
配置执行机构可配LQ、QT防爆电动执行机构,也可根据用户指定型号、品牌。
控制方式开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)


电动软密封蝶阀执行标准:
设计标准GB/T2238-1989
法兰连接尺寸GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度GB/T12221-1989
压力试验GB/T13927-2000;JB/T9092-1999
公称通径DN(mm) 50~1200
公称压力PN1.0、1.6MPa
法兰标准JB/T79、GB/T9113、HG20594-97



电动蝶阀温度范围:

蝶阀密封材料: 天然橡胶(NR)-20~+85℃
乙丙橡胶(EPDM)-40~+125℃
丁晴橡胶(NBR)-20~+82℃
硅橡胶(SI)-70~+150℃
氟橡胶(FPM)-23~+150℃
氟丁橡胶(CR)0~+80℃
丁基橡胶(IIR)-40~+100℃
聚四氟乙烯塑料(PTFE)+10~+150℃



电动蝶阀特点:

1、电动蝶阀设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、蝶阀密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、蝶阀密封材料耐老化、耐弱腐蚀,使用寿命长等特点。


电动蝶阀外形尺寸表:
规格size尺寸(mm)重量(kg)
mminchABCDD1D2N-MLΦ2KEn-Φ1   fJWXA型LT型
25111055332485854-M12321042424-610
7
1.21.3
3211/41105533241001004-M16321042424-610
7
1.41.6
401.51257333391101104-M163212.650504-710
8.86
1.82.1
5021257343521251254-M163212.650504-710
8.86
2.32.8
652.51368246641451454-M163212.650504-710
8.86
3.34.1
8031429146781601608-M163212.650504-710
8.86
3.75.2
1004163106521041801808-M163215.7770704-1012
11.1
5.26.5
1255176128561232102108-M163218.9270704-1012
12.7
7.58.6
1506196143561552402408-M203218.9270704-1012
12.7
8.711
2008228170602022952958-M20/12-M204522.11021024-1215
15.87
1525

250102582046825035035512-M20/12-M244528.451021024-121531.19
82343
300122922397830140041012-M20/12-M244531.61021024-121534.6
83550
3501433626778333.346047016-M20/16-M244531.61251254-142334.6
85877
40016368297102389.651552516-M24/16-M275133.151401404-182336.15
1082101
45018400315114440.556558520-M24/20-M2751381401404-182340.95
10110139
5002044034812749262065020-M24/20-M306441.141401404-182744.12
10148179
6002452546715459372577020-M27/20-M337050.651651654-222754.62
16220283

电动蝶阀应用:

在工业生产中,电动蝶阀是应用比较广泛的一种控制阀门,由电动执行器和各种蝶阀组成。以电为能源,接受调节仪表等电信号,根据信号的大小改变操纵量,控制阀门的启闭,电动蝶阀该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业,蝶阀可安装在介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
