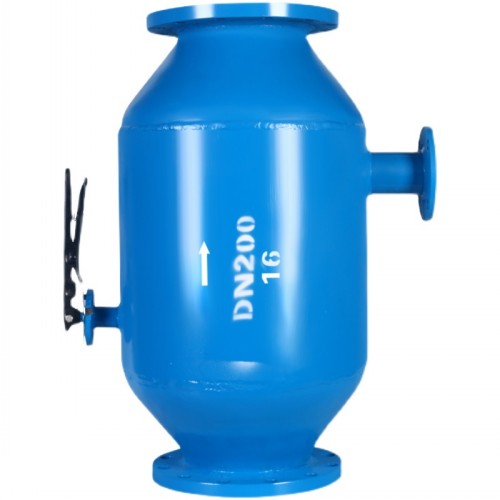

反冲洗过滤器

ZPG反冲洗过滤器原理作用：

ZPG反冲洗过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，反冲洗过滤器用来消除介质中的杂质，以保护阀门及设备的正常使用。反冲洗过滤器具有结构，阻力小，排污方便等特点。过滤器适用介质可为水，油、气。可按用户要求制作滤网，内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护方便。

    ZPG反冲洗过滤器过滤精度可由滤网的大小来控制，过滤面积可定做。ZPG反冲洗过滤器一般通水网为18-30目/cm2，通气网为40-100目/cm2,通油网为100-300目/cm2。过滤器会产生阻力损失，水用过滤器在一般计算额定流速下，压力损失为0.52～1.2kpa。

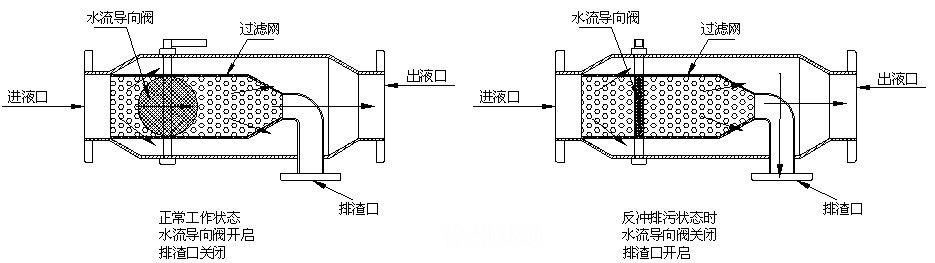

    ZPG反冲洗过滤器，正常工作状态：手动蝶阀开启，即阀板平面与筒体轴线平行，(此时扳手亦与筒体轴线平行)排污阀关闭，此时水流从进口直接进入过滤网筒内部，经滤网过滤后由出口排出;反冲洗工作状态:手动蝶阀关闭，即阀板平面与筒体轴线垂直，(此时扳手旋转90度与筒体轴线垂直)，开启排污阀，此时水流从进口进入过滤网筒前端，因蝶阀关闭，水流被阀板挡住，只能从前端网孔进入滤筒外侧，大部分从出口流出，而由于排污口打开，滤筒后段水排出后压力降低，故一部分水又从过滤器后段的网孔反冲入网筒内，从而达到从滤网外部冲洗粘附在网筒内壁上杂质的目的，杂质及污水从排污口排出。自动反冲洗过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如工业废水，循环水的过滤，乳化液的再生，废油过滤处理，冶金行业的连铸水系统、高炉水系统，热轧用高压水除鳞系统。是一种高效且 易操作的全自动过滤装置。

ZPG反冲洗过滤器性能特点：

①设计结构简单；

②反清洗时间短，流量，压力损失小；

③高精度过滤，出水水质稳定。

ZPG反冲洗过滤器技术参数：

不锈钢丝网的技术特性

孔目数目(英寸)	丝径(mm)	可拦截的粒径(μm)	有效面积(%)	孔目数目(英寸)	丝径(mm)	可拦截的粒径(μm)	有效面积(%)
10	0.508	2032	64	30	0.234	614	53
12	0.457	1660	61	32	0.234	560	50
14	0.376	1438	63	36	0.234	472	46
16	0.315	1279	65	38	0.213	455	46
18	0.315	1096	61	40	0.193	442	49
20	0.315	955	57	50	0.152	356	50
22	0.273	882	59	60	0.122	301	51
24	0.273	785	56	80	0.102	216	47
26	0.234	743	59	100	0.081	173	46
28	0.234	673	56	120	0.081	131	38

筛网目数与粒径（μm）对照表


目数	微米	目数	微米	目数	微米	目数	微米
2.5	7925	12	1397	60	245	325	47
3	5880	14	1165	65	220	425	33
4	4599	16	991	80	198	500	25
5	3962	20	833	100	165	625	20
6	3327	24	701	110	150	800	15
7	2794	27	589	180	83	1250	10
8	2362	32	495	200	74	2500	5
9	1981	35	417	250	61	3250	2
10	1651	40	350	270	53	12500	1

ZPG反冲洗过滤器部件材质：

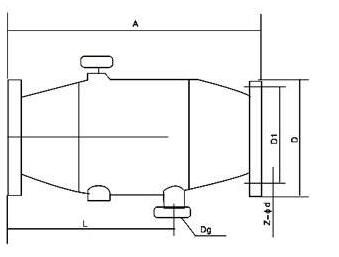

ZPG反冲洗过滤器外形尺寸：

型号	L	A	B	D	排污口DN
ZPG-I-40	245	185	63	90	15
ZPG-I-50	255	190	70	100	15
ZPG-I-65	270	195	83	120	20
ZPG-I-80	320	232	96	140	25
ZPG-I-100	350	260	128	180	32
ZPG-I-125	438	326	162	200	40
ZPG-I-150	525	390	189	230	50
ZPG-I-200	700	520	220	280	65
ZPG-I-250	875	650	255	330	80
ZPG-I-300	1050	780	294	380	100
ZPG-I-350	1200	885	331	450	125
ZPG-I-400	1400	1040	377	480	150
ZPG-I-450	1550	1145	420	500	150
ZPG-I-500	1700	1250	462	580	150
ZPG-I-600	2000	1460	537	650	200
ZPG-I-700	2280	1720	607	700	200
ZPG-I-800	2500	1900	685	820	200
ZPG-I-900	2800	2180	785	880	200
ZPG-I-1000	3120	2470	860	920	250
ZPG-I-1100	3450	2780	915	960	250
ZPG-I-1200	3700	3000	965	1040	250
ZPG-I-1500	4470	3650	1220	1400	250




型号	L	A	B	C	D	排污口DN
ZPG-L-40	320	170	80	226	90	15*
ZPG-L-50	350	185	90	244	100	15*
ZPG-L-65	380	200	100	270	120	20*
ZPG-L-80	445	230	120	310	140	25*
ZPG-L-100	536	265	160	365	180	32*
ZPG-L-125	624	315	190	440	200	40
ZPG-L-150	728	375	220	520	230	50
ZPG-L-200	884	500	260	670	280	65
ZPG-L-250	1120	625	310	830	330	80
ZPG-L-300	1310	750	350	1000	380	100
ZPG-L-350	1514	875	410	1180	450	125
ZPG-L-400	1730	1000	470	1350	480	150
ZPG-L-450	1896	1125	510	1500	500	150
ZPG-L-500	2080	1250	550	1680	580	150
ZPG-L-600	2490	1500	650	2000	650	200
ZPG-L-700	2680	1600	680	2150	700	200
ZPG-L-800	2880	1750	700	2300	820	200
ZPG-L-900	3150	1850	800	2480	880	200
ZPG-L-1000	3370	2000	900	2675	920	250
ZPG-L-1100	3610	2100	1000	2900	960	250
ZPG-L-1200	3850	2250	1100	3050	1040	250
ZPG-L-1500	4700	2800	1200	3800	1400	250
