气动球阀工作原理 气动球阀的安装测试步骤

时间:2021-12-02   访问量:42   作者:可拉伐阀门

气动球阀工作原理:

气动球阀只需要用气动执行器气源旋转90度的操作和很小的转动力矩可以紧紧紧闭。完全平等的阀体内腔为媒体提供的阻力小,通过流动通道。一般认为*合适的阀门开启和紧闭的做一个直接使用,但*近的发展已设计给它一个节流阀和流量控制。球阀的主要特点是本身具有结构紧凑,易于操作和维修,适用在水,溶剂,酸和天然气等一般工作介质,而且还适用在工作条件恶劣的介质,如氧气,过氧化氢,甲烷和乙烯。球阀可以是整体的,也可以是组合。
气动球阀的现实功能
效果:气动球阀的工作原理是通过旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便,体积小,可以做成大口径,密闭可靠,结构简单,维修方便,密闭面与球面常在闭合状态,不容易被介质腐蚀,在各行业得到广泛的应用。气动球阀和旋塞阀是同一类型的,只有它的紧闭件是个球体,球体绕阀体中心线作旋转来达到开启,紧闭阀门。
优势:气动球阀在管道主要用在切削速度,分布和改变介质的流动方向。气动球阀是近年来被广泛采用的新型阀门,它具有以下优点:
1、流体阻力小,其阻力系数与同管的长度对等。
2、结构简单,体积小,重量轻。
3、可靠,目前球阀的密闭面材料广泛应用在塑料,密闭性好,在真空系统中也已广泛使用。
4、操作方便,启闭迅速,从完全开启到紧闭长达90度旋转,方便远程控制。
5、方便,气动球阀具有结构简单,密闭圈一般都是活动的,拆卸更换更方便。
6、在全开或全闭时,球体和阀座的密闭面与介质隔离,通过媒体,不会引起阀门密闭面的侵蚀。
7、以大范围的大小,从小到几毫米,几米从高压力大,可以高真空应用。
8、气动阀电源是用在气体,通常0.2-0.8mpa压力,比较安全。气动球阀如果泄漏,相对液压,电动,气可直接排放,对环境无污染,具有安全性高。
9、球阀的手册和涡轮旋转球阀,气动球阀可大直径的配置,(手动和涡轮旋转球阀一般在dn300口径动阀,目前可以达到1200口径。气动球阀)已广泛应用在石油,化工,电力,航空,造纸,原子能,火箭和其他部门,以及人们日常生活中的。

气动球阀工作原理

气动球阀的安装测试步骤:

气动球阀整个配件从球阀、手轮、电磁阀、限位开关到气动执行器的介绍安装;再到气动球阀的开与关测试。

气动球阀之简述:

气动球阀是球阀配上气动执行器,气动执行器的执行速度相对较快。气动球阀通常配置各种附件,比如电磁阀、气源处理、限位开关、控制箱等,以实现就地控制和远距离集中控制,在控制室里就可以控制阀门的开关。

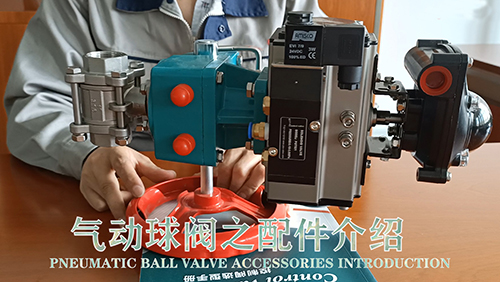

气动球阀之配件介绍:(5个部件)

01、球阀

视频中为三片式球阀:左边一片、中间一片球心、右边一片。连接口是螺纹,而连接方式可以根据管道管径和螺纹来定制不同的连接方式。此不锈钢球阀可用于的管道介质为水、液体、气体、油类及一般腐蚀性介质。

02、手轮机构

手轮机构在气动阀门断气断电的情况下可进行手动控制,维持生产正常进行。

手轮盘显示有OPEN和SHUT的方向。手轮有两个功能切换:手动和自动控制。手动时,逆开顺关,转动手动盘,连接轴也跟着转动。拉杆向上拉动,切换杆放下,手动则转为自动控制,此时转动手轮,连接轴保持不动只能通过气动控制。拉杆向上拉动,切换杆向上,自动则转为手动控制,此时转动手轮,就能直接控制阀门的开与关。

03、电磁阀

电磁阀用于气动启闭的电控操作,功率小。有两种连接方式:板接式和管接式。管接式背面有两个连接孔可以与气动执行器上的进气孔直接相连;电磁阀底端有三个孔,中间是进气孔,两端是排气孔。板接式电磁阀工作是通过切换气源进气口,实现阀门开启关闭作用。它顶部有两个连接孔与气动执行器上的进气孔需要气管连接,根据现场要求,可以安装合适位置。

04、限位开关

限位开关内部结构有2个凸轮、2个微动开关、1个接线端和1个连接轴。凸轮与微动开关闭合,连接PLC可以使PLC形成一个电回路,PLC回路灯亮;凸轮与微动开关断开,连接PLC可以使PLC形成一个断路,PLC回路灭,以此来实现阀门远程位置的反馈。下端连接轴与气动执行器顶部连接轴相连。根据气动执行器开关实现90度开位与关位。

05、气动执行器

气动执行器是气动阀门的动力部件。气动执行器上两个连接孔,分别对应开位与关位。由气源推动活塞活动,使气动执行器实现90度转换,达到阀门开关作用。气动执行器顶部与限位开关连接,通过连接轴的转动,使限位开关与气动执行器保持开关位置同步。气动执行器底部与阀门或手轮机构连接,使其保持开关位置同步一致。

气动球阀之安装:(四步骤)

01、限位开关与执行器进行连接

限位开关连接轴下方是凸位,执行器上方是凹面,将两者卡起来,并用安装螺丝固定。

02、连接手轮机构

执行器下方有一个内八方,手轮机构上方是一个外四方,将两者连接,安装螺丝固定并拧紧。

注意:气动执行器与手轮机构须保持同一个位置,如同关或同开,若方向不一致则无法进行正常工作,导致阀门无法正常开关。

03、连接电磁阀

电磁阀的背面有两个出气孔接口与气缸一侧的两个进气孔对应,安装后用螺丝固定。

注意:电磁阀连接孔里的密封圈不能掉,掉了会使电磁阀与气缸部分无法密封,从而出现严重的漏气现象。两个连接孔连接,有正反方向,如果安装方向反装,会导致阀门反作用。

04、连接球阀

球阀的四方轴与执行器或者手动结构的内八方相连。内八方尺寸是14,四方轴尺寸是11,安装时要给四方轴套上一个11转14的转接套,再与手轮连接,连接后用安装螺丝固定并拧紧。

注意:球阀与执行器或者手动结构连接须保持同一个位置,如同关或同开,若方向不一致则无法进行正常工作,导致阀门无法正常开关。

以上安装都是根据ISO5211标准来操作的。

气动球阀之开与关检测:

接通气源:

手动机构打开至自动状态(手动机构的切换杆放下,手动则转为自动控制)

接通电源:

限位开关最上方指示黄色则为打开,球心也为打开状态。

断开电源:

限位开关最上方指示红色则为关闭,球心也为关闭状态。
