不锈钢截止阀规格型号(截止阀尺寸代号含义)

时间:2021-11-22   访问量:8   作者:可拉伐阀门

不锈钢截止阀产品简述:
不锈钢截止阀的使用普遍,但由于开启和关闭力矩较大、结构长度较长,通常公称截止阀通径都在250mm以下,但选用时需**注意进出口方向。一般 15Omm 以下的截止阀介质大都从阀瓣的下方流入,而2O0mm以上的截止阀介质大都从阀瓣的上方流入。这是考虑到阀门的关闭力矩所致。为了减小开启或关闭力矩,一般2O0mm以上的截止阀都设内旁通或外旁通阀门。

不锈钢截止阀是截止阀的一种,对阀体材质要求比较高一般有301、304、316等几个材质选择广泛应用于化工,船舶,医药,食品机械等行业。不锈钢截止阀分为手动不锈钢截止阀,气动不锈钢截止阀,电动不锈钢截止阀。

不锈钢截止阀型号代号含义

如型号:J41H-16P

1、截止阀类型代号为J;

2、截止阀的驱动方式代号由字母表示,常见的有2-电液动,9-电动,6-气动,5-锥齿轮传动,3-涡轮蜗杆;手动不需要写出来;

3、截止阀的连接形式代号用字母表示,1-内螺纹,2-外螺纹,4-法兰式,6-焊接时,7-对夹式,9-卡箍,0-卡套;

4、截止阀结构形式代号,1-直流流道(阀瓣非平衡式),2-Z形流道(阀瓣非平衡式),3-三通流道(阀瓣非平衡式),4-角式流道(阀瓣非平衡式),5-直流流道(阀瓣非平衡式),6-直流流道(阀瓣平衡式),7-角式流道(阀瓣平衡式);

5、密封材料或衬里材料分别用R-奥氏体不锈钢,T-铜合金,X-橡胶,S-塑料,N-尼龙塑料,F-氟塑料,H-Cr系不锈钢,Y-硬质合金,J-衬胶,M-蒙乃尔合金,Tc-陶瓷;

6、阀体材料代号Z-灰铸铁,K-可锻铸铁,Q-球墨铸铁,T-铜及合金,C-碳钢,P-铬镍系不锈钢,R-铬镍钼系不锈钢,V-铬钼钒钢。

7、阀体公称压力16代表1.6Mpa压力

8、P代表的是阀体材质P-不锈钢,C-碳钢,不写为铸铁

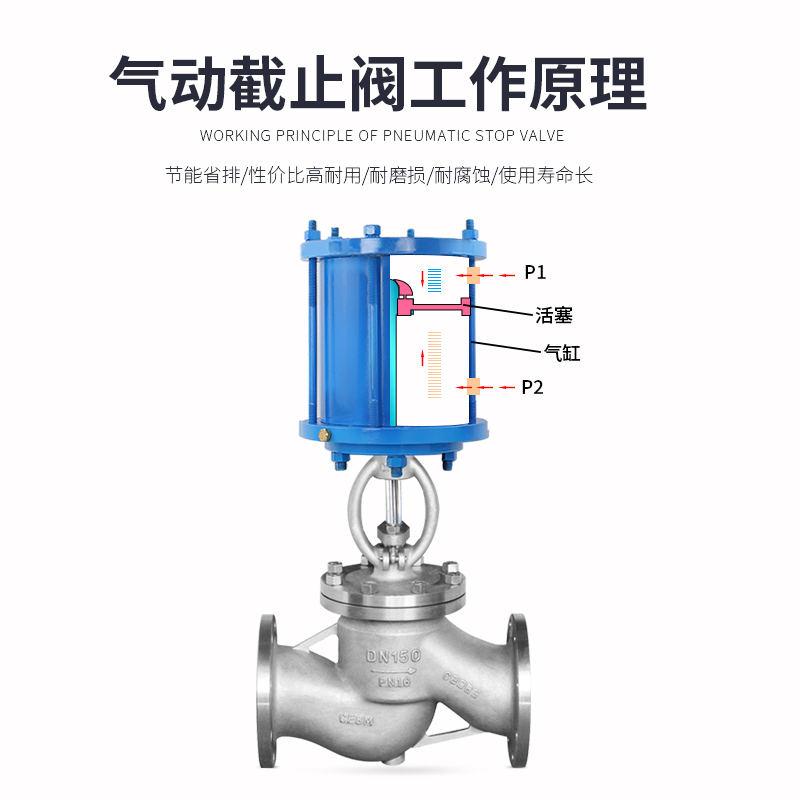

不锈钢截止阀


不锈钢截止阀型号规格表

公称通径尺寸Size(mm)
DNLDD1D2Hb-fZ-ΦdDo
1513095654517016-24-14120
20150105755519016-24-14140
25160115856520516-24-14160
321801351007827018-24-18180
402001451108531018-34-18200
5023016012510035818-34-18240
6529018014512037318-34-18280
8031019516013543520-38-18320
10035021518015550020-38-18360
12540024521018561422-38-18400
15048028024021067424-38-23400
20060033529526581826-312-23450
25073040535532096930-312-25550

公称通径尺寸Size(mm)
DNLDD1D2Hb-fZ-ΦdDo
1513095654523316-24-14120
20150105755527516-24-14140
25160115856528516-24-14160
321801351007830218-24-18180
402001451108535518-34-18200
5023016012510036220-34-18240
6529018014512040022-38-18280
8031019516013543022-38-18320
10035023019016046524-38-23360
12540027022018855028-38-25400
15048030025021870030-38-25400
20060036031027878034-312-25450
25073042537033590036-312-30550

不锈钢截止阀订购说明:
1.阀门产品:如有指定型号标准,请直播销售热线咨询价格,了解详情!
2.技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
3.产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
4.产品驱动方式:手动、蜗轮、气动、电动等。
5.产品标准:***标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按相关质量标准。
