电动单座调节阀和电动双座调节阀有什么区别及结构图介绍?

时间:2021-11-29   访问量:529   作者:可拉伐阀门

电动调节阀由电动执行机构和调节阀阀体组成,工作在3810L L(或其他品牌)系列电子执行器由220伏单相交流电驱动,接收计算机信号、或者调节器的DC4-或20mA DC1V~5V输入信号,产生轴向推力通过连杆改变阀芯与阀座之间的流通面积,直到电动执行器的位置反馈信号与输入信号一致,从而达到自动调节工艺参数的目的。

电动调节阀分为电动单座调节阀和电动双座调节阀它们的结构和规则也不同下面部长将介绍电动单座调节阀和电动双座调节阀的区别:

电动单座调节阀是工业生产中最重要的执行元件之一随着工业自动化的普及,电动单座调节阀的使用越来越多,在这个过程中其性能也越来越好与传统调节阀相比,电动单座调节阀具有节能环保安装方便的优点。

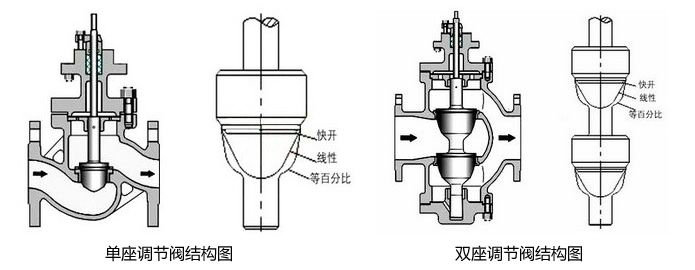

电动单座调节阀和电动双座调节阀区别结构图

电动单座调节阀的安装使用使整个工业系统处于平衡状态即使在项目后期或投入运营后,部分区域的设计因某些目的需要变更,也不会影响到其他区域,***大地方便了后期改造维护工作,节省了人力物力。

电动调节阀与生产管道中的介质直接接触发动机中阀芯的运动会改变阀芯和阀座之间的流通面积通过改变阀门的阻力系数,可以调节生产过程。

常用的直通式电动调节阀只有一个阀芯和阀座,结构非常简单。直通调节阀一般用于泄漏小工作压差小的清洁介质,这种结构的特点是泄漏小允许压差小,可以完全切断。但是双座调节阀的阀体内有两个阀芯和阀座与同口径单座阀相比,其流量约为20%~25%双座阀允许压差大、大泄漏的特点适用于阀门两端压差大泄漏要求低的清洁介质场合,但不适用于粘度大纤维含量高的场合。

电动双座调节阀和电动单座调节阀的区别,顾名思义,无非就是阀座的区别!是指调节阀阀芯与阀体阀座的配合形式双座是指阀体内有两个阀座,单座是指阀体内有一个阀座。

1单座形式是密封线的单面匹配结构,就像用塞子堵孔一样它具有泄漏量小的特点,阀门不平衡力大,允许压差比双座阀小,泄漏量也小。

2双座调节阀一般指压力补偿的要求利用阀芯筒上的两条密封线同时密封,可以实现压力补偿和阀门关断,能够承受较大的压差,通常特别适用于大流量、压降和泄漏大的地方。
