电动保温调节阀|保温夹套调节阀|BZDLP电动调节阀产品资料介绍 电动保温调节阀|保温夹套调节阀|BZDLP电动调节阀型号规格
电动保温调节阀|保温夹套调节阀|BZDLP电动调节阀
电动保温调节阀
保温夹套调节阀|
BZDLP不锈钢电动调节阀
电动保温调节阀
保温夹套调节阀|
BZDLP不锈钢电动调节阀

电动夹套保温调节阀

品牌厂家:COLAVAL/可拉伐
产品型号:BZDLP
连接方式:法兰、螺纹、焊接、卡套
公称通径:DN25~DN300
阀体材质:不锈钢304、不锈钢316、铸钢
压力温度:PN16-40 低温、常温
结构形式:单座式、套筒式
应用领域:保温夹套电动调节阀BZDLP沥青硫化氢专用流量压力易结晶凝固保温调节阀门
在线询价

服务热线:021-8037092318701880159

产品优点
  • 可调节范围大

    可调节范围大,固有可调比为50,流量特性有直线和等百分比。

  • 零泄漏

    调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。

  • 调节精度高

    伺服放大器采用深度动态负反馈,可提高自动调节精度。

  • 多种操作形式

    电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。

  • 性能稳定

    误差小、动作灵敏、性能稳定、质量可靠。

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

电动保温调节阀 产品概述

夹套电动保温调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2-1976标准。电动保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低,造成粘度增加或流体出现凝固时,这时在阀体和上阀盖处增设蒸汽保温夹套装置,使工艺介质满足过程控制的需要。电动保温调节阀配以3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成,电动执行机构为一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动保温调节阀的泄漏量符合ANSI B16.104标准。


电动保温调节阀 主要技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

150

阀座直径(dn)

20

25

32

40

50

65

80

100

150

额定流量系数(KV)

单座

6.9

11

17.6

27.5

44

69

110

176

440

套筒

6.3

10

16

25

40

63

100

160

360

允许压差(MPa)

单座

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0.6

套筒

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.1

公称压力(MPa)

1.6、2.5、4.0、6.4

额定行程(mm)

16

25

40

60

阀盖形式

标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)

压盖形式

螺栓压紧式

阀芯形式

单座式、套筒式

流量特性

等百分比、快开特性

配置执行器类别

3810系列、PSL系列等电动执行器(客户指定品牌亦可)

执行器参数

电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC

防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄

环境温度:-25~+70℃、环境湿度:≤95%

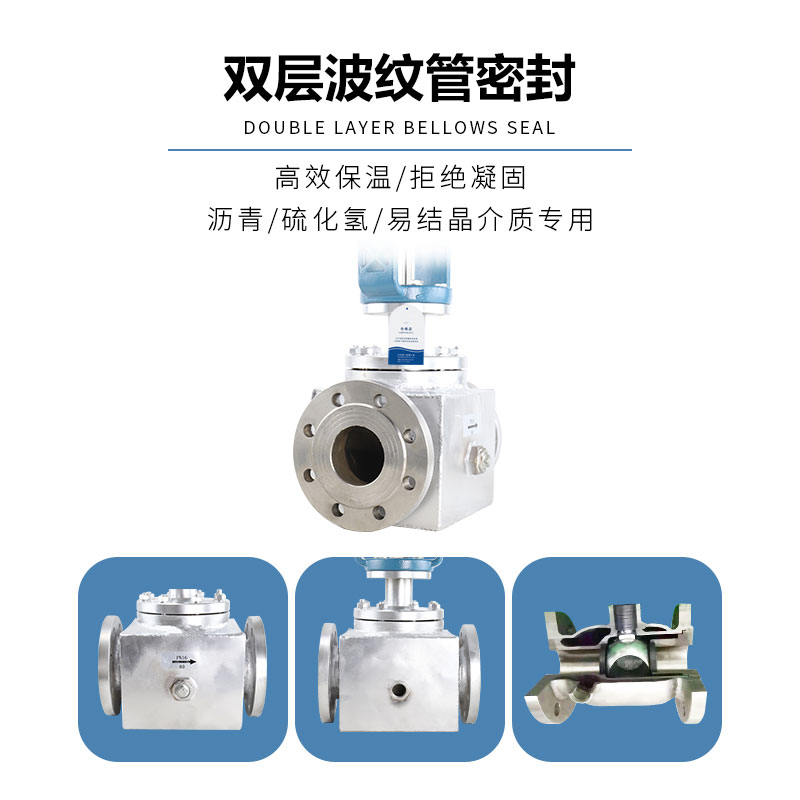

电动保温调节阀主要结构图

电动保温调节阀主要结构图

电动保温调节阀 主要零件材料

1

阀体

WCB

304

316

316L

2

垫片

PTFE石墨垫片

PTFE石墨垫片

PTFE石墨垫片

PTFE石墨垫片

3

阀座/套筒

304

304

316

316L

4

阀芯

304

304

316

316L

5

导向套/并帽

304

304

316

316L

6

中垫

PTFE石墨垫片

PTFE石墨垫片

PTFE石墨垫片

PTFE石墨垫片

7

阀盖

WCB

304

316

316L

8

阀杆

304

304

316

316L

9

保温夹套

25

304

316

316L

10

填料

PTFE/石墨

PTFE/石墨

PTFE/石墨

PTFE/石墨

11

螺栓

25

不锈钢

不锈钢

不锈钢

12

填料压盖

WCB

304

316

316L

电动保温调节阀 主要性能指标

项目

指标值

基本误差%

配3810L±2.5; 配PSL±1.0

回差%

配381L ±2.0; 配PSL±1.0

死区%

1.0

始终点偏差%

电开

始点±2.5

终点±2.5

始点±2.5

终点±2.5

电关

始点

±2.5

终点

±2.5

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

30:1

电动保温调节阀外形图

电动保温调节阀外形图

电动保温调节阀安装连接尺寸

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

L

PN16/25

181

184

200

222

254

276

298

352

410

451

PN40

194

197

200

235

267

292

317

368

425

473

PN64

206

200

210

251

286

311

337

394

440

508

H

PN16/25

52.5

57.5

75

75

85.5

92.5

100

110

142.5

158

PN40

52.5

57.5

75

75

82.5

92.5

100

117.5

150

167.5

PN64

65

40

85

85

90

102.5

107.5

125

172.5

195

H1

182

182

218

225

230

264

271

285

320

344

H2

3810L

373

373

495

495

495

700

700

700

725

725

PSL

465

465

465

465

465

560

560

560

560

560

D

3810L

225

225

225

225

225

257

257

257

310

310

PSL

177

177

177

177

177

182

182

182

182

182

电动保温调节阀订货须知

订购BZDLP电动保温调节阀请用户提供以下资料: ● 调节阀名称、型号; ● 公称通径(mm) ; ·公称压力 (MPa) ; ● 额定流量系数(Kv) ; ● 固定流量特性 ; ● 介质名称、阀前后压力、温度、流量等 ; ● 整机作用方式(电开、电关)及输入信号 ; ● 阀体、阀内件及填料材质 ; ● 附件(操作器、伺服放大器等);其他特殊要求 。


电动保温调节阀安装事项

(1)安装前,检查整机安装事项:零件是否缺损与松动,对管道应进行清洗,介质流向应与阀体上的箭头指向一致。

(2)尽量安装在振劝与撞击小的场所,阀自重量较大时,应有固定支撑架。安装场地应考虑到便于操作,又有利于维修。

(3)为使自控系统失灵或检修阀门时仍能连续运行,应设置旁路手动阀。检修与使用手动阀时,应先关闭阀前、后截止阀。

(4) 温包全部浸没在被调介质中,并处于水平或倾斜向上安装。

(5)毛细管的弯曲半径不得小于75mm,安置在自然状态,严禁折叠或扭曲。

(6)为便于现场进行监视与温度设定,在阀前应设置压力表与在温包插入部位设置温度计,现场操作安装系统 。
