气动三片式球阀|气动丝扣球阀|不锈钢气动球阀产品资料介绍 气动三片式球阀|气动丝扣球阀|不锈钢气动球阀型号规格
气动三片式球阀|气动丝扣球阀|不锈钢气动球阀
气动三片式球阀
气动三片式球阀

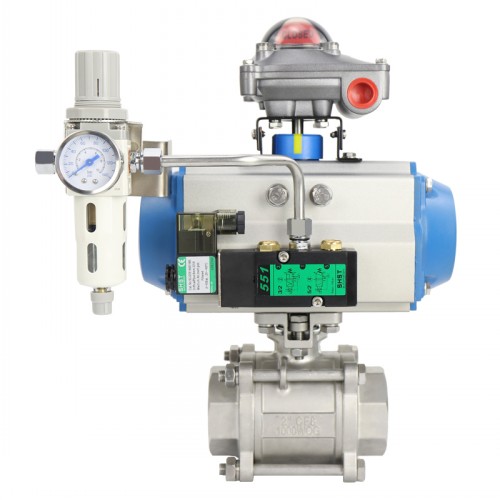

气动三片式球阀Q611F

品牌厂家:COLAVAL/可拉伐
产品型号:Q611F
连接方式:丝扣
公称通径:DN15-DN100
阀体材质:不锈钢304、不锈钢316、不锈钢316L
压力温度:PN16 低温、常温、高温
结构形式:直通式
应用领域:气动球阀丝扣Q611F-16P 不锈钢304铸钢切断高温蒸汽球阀 防爆O型切断调节阀门
在线询价

服务热线:021-8037092318701880159

产品优点
  • 特点

    采用三段式阀体,螺纹连接,结构紧凑,重量轻,从高真空至高压力都可应用。

  • 安装方便

    外形小巧,节约安装空间,特别适用于机械体积小空间狭窄的工况当中。

  • 密封性好

    紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

  • 体积小

    结构简单、体积小、重量轻。

  • 维修方便

    螺纹三片式气动球阀密封可靠,使用寿命长,开关动作迅速,检修起来方便,易拆装。

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

气动三片式球阀简介:

气动三片式球阀是由三片式球阀与气动执行器连接组成,采用三段式结构,由左右两片阀体与中间阀体组成,再用螺栓连接成一体,具有拆装简单维修方便等优点。

气动三片式球阀根据作用形式分为双作用和单作用,单作用形式具有弹簧复位功能,可在遇到故障或没有气源时,自动归位到开启或关闭的状态。气动三片式球阀通过压缩空气为动力源,带动阀芯做0-90度的来回转动,即可实现对阀门的开关动作,在各个行业得到广泛应用,是常见的控制阀门。



气动三片式球阀优点:

1,采用三段式阀体,螺纹连接,结构紧凑,重量轻,从高真空至高压力都可应用。

2,外形小巧,节约安装空间,特别适用于机械体积小空间狭窄的工况当中。

3,螺纹三片式气动球阀密封可靠,使用寿命长,开关动作迅速,检修起来方便,易拆装。

气动三片式球阀零件材料:

左右:阀体 WCB、CF8、CF8M、CF3M

阀座:PEFE、PPL、304、316

球体:WCB、CF8、CF8M、CF3M

密封圈:聚四氟乙烯、金属硬密封

中阀体:WCB、CF8、CF8M、CF3M

阀杆:2Cr13304、316、316L

填料压盖:WCB、CF8、CF8M、CF3M

可选附件:限位开关、定位器、电磁阀、减压阀

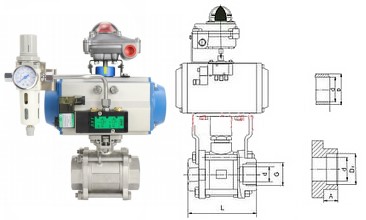

气动三片式球阀技术参数:


公称通径DN15~DN100(mm)
公称压力PN1.0、1.6、2.5、4.0、6.4MPa
连接方式内螺纹
气源驱动压缩空气4-6bar(可带手轮)
温度范围
软密封:-30~180℃;硬密封:-40~425℃
阀体结构三片式球阀(开度可选)
密封材料聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)
适用介质气体、液体、油类、腐蚀性介质等
阀体材质开关模式(开关两位控制),调节型(4-20mA信号)

三片式球阀与一片式、二片式的区别:

一片式球阀是一体式的,由一个塞头将球体固定,

属于整体式的阀体,常用于小尺寸的阀门。

二片式球阀为两部分组成,由两片阀体夹住球体固定的,维修相对复杂,

中间的螺丝松紧度很关键,关系到是否泄露的可能。

三片式球阀由左右两片阀体与中间阀体组成,再由两边带颈法兰夹住,

其压力比其他两种球阀承受的压力要高些。

一般情况下内丝球阀多用一片式或三片式,而三片式球阀

一般多为精铸阀门,二片式多用于法兰阀门。
