Q941F电动调节球阀|不锈钢电动球阀|电动法兰调节球阀产品资料介绍 Q941F电动调节球阀|不锈钢电动球阀|电动法兰调节球阀型号规格
Q941F电动调节球阀|不锈钢电动球阀|电动法兰调节球阀
Q941F电动调节球阀
不锈钢电动球阀
电动法兰调节球阀
Q941F电动调节球阀
不锈钢电动球阀
电动法兰调节球阀

Q941F电动调节球阀

品牌厂家:COLAVAL/可拉伐
产品型号:Q941F
连接方式:法兰、螺纹、焊接、卡套
公称通径:DN15~DN300
阀体材质:不锈钢304、不锈钢316、铸钢
压力温度:PN16-40 低温、常温、高温
结构形式:O型、V型
应用领域:Q941F电动不锈钢法兰球阀304高压高温铸钢切断蒸汽阀智能调节开关阀
在线询价

服务热线:021-8037092318701880159

产品优点
  • 工艺

    球阀阀体采用硅溶胶精铸工艺,16-40公斤通用体,更大气。

  • 适用介质广

    电动调节球阀阀体内通道平滑,适用于各种易燃易爆等介质。

  • 性能稳定

    球阀结构紧凑,采用聚四氟乙烯等材料制作的密封圈密封性能好。

  • 密封性强、零泄露

    变换一下模块可演变成开关型、调节型4-20mA、智能型、防爆型等。

  • 操作简单

    体积小、轻便、性能可靠、配套简单、流通能力大等优点。

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

Q941F电动调节球阀介绍:

电动调节球阀构造简略,只由少数几个零件组成,资料耗用省;体积小、重量轻、安装尺寸小,驱动力矩小, 操作简便、敏捷,只需旋转90°即可快速启闭;并且还同时具有良好的流量调节功效和封闭密封特性,在大中口径、中低压力的应用范畴,电动调节球阀是主导的阀门情势。电动调节球阀处于完整开启地位时,蝶板厚度是介质流经阀体时的阻力,因此通过该阀门所发生的压力降很小,故具有较好的流量把持特征。电动调节球阀有弹密封和金属的密封两种密封型式。有调节型和开关型两种可选。电动调节球阀采用一体化结构,与DTR电动执行机构相配,有输入控制信号(4~20m)及单相电源即可控制运转,具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。


Q941F电动调节球阀型号编制说明:

Q941F-16P
阀门类型动作方式连接方式阀门结构密封材料公称压力阀体材质
Q:球阀9:电动4:法兰1:浮动球F:聚四氟乙烯16:1.6MPaC:碳钢




F46:F4625:2.5MPaP:不锈钢304




H:硬密封40:4.0MPaR:不锈钢316

Q941F电动调节球阀工作原理

Q941F-16电动调节球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

Q941F电动调节球阀产品特点:

1.电动调节球阀流体阻力小,是所有阀类中流体阻力很小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90°,就能完成启闭动作或调节动作。

2.全电子式电动执行机构,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。

3.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。特别适用于要求零泄漏率的场合。

电动调节球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

电动调节球阀采用******的电子制动电路并附加机械阻尼装置消除惯性,可瞬时停机,定位时无振荡,定位精度可达0.3%以上。可控硅输出,动作时间快,输出稳定,可靠性高。体积小,轻便宜人,性能可靠,配套简单,流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。该阀广泛应用于食品,环保,轻工,石油,造纸,化工,教学和科研设备,电力等行业的工业控制系数。

Q941F电动调节球阀技术参数:

公称通径DN15~DN300(mm)
公称压力PN1.6、2.5、4.0、6.4MPa
连接形式法兰式连接
密封形式软密封(常温),金属硬密封(高温)
电源电压AC220V、AC380V(其他定*DC24等)
动作范围0~90°
阀芯形式"O"型球形阀芯
阀体材质碳钢、不锈钢304、316
阀体结构两段式结构(二片式)
使用介质水、油品、气体、腐蚀性介质等
控*方式开关模式(开关两位控*)、智能调节型(4~20mA模拟量信号控*)

Q941F电动调节球阀标准规范:

结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
设计与*造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76

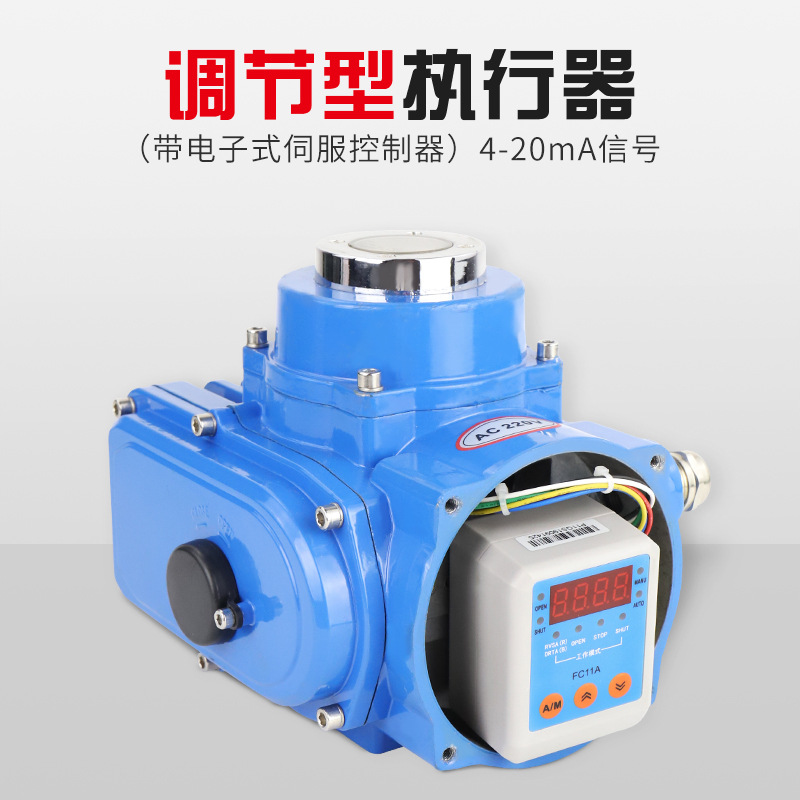

Q941F电动调节球阀执行机构:

输出力矩50N·M~2000N·M
动作时间15秒-60秒(可定*)
环境温度-25~+70℃
输出信号4-20mA模拟量信号
执行机构可选防爆型,可带手动装置
可调范围250:1(DN15-80);350:1(DN10-300)
