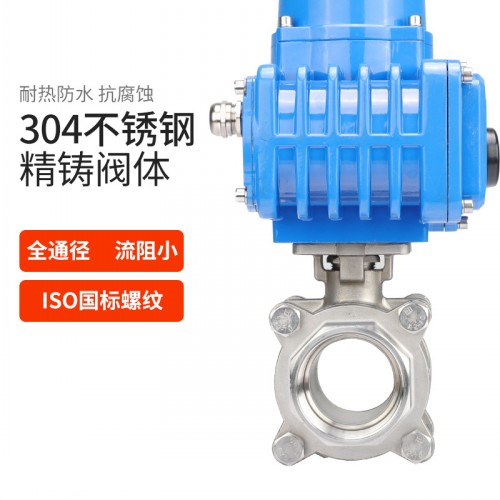

电动三片式球阀Q911F

品牌厂家:COLAVAL/可拉伐
产品型号:Q911F
连接方式:丝扣
公称通径:DN15-DN100
阀体材质:不锈钢304、不锈钢316、不锈钢316L
压力温度:PN16-25 低温、常温、高温
结构形式:直通式
应用领域:电动不锈钢丝扣球阀304高压高温铸钢切断蒸汽阀智能调节开关阀
在线询价

服务热线:021-8037092318701880159

产品优点
  • 特点

    流体阻力小,其阻力系数与同长度的管段相等。

  • 操作简单

    操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

  • 密封性好

    紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

  • 体积小

    结构简单、体积小、重量轻。

  • 维修方便

    维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

  • 专业选型

    根据用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

电动三片式球阀概述:

电动三片式球阀(电动内螺纹球阀)由左右阀壳和中间阀体三部分组装而成,由四根较长的螺栓横穿三段阀壳,从两端紧紧夹住中间阀体。电动三片式球阀的**优点就是特别容易拆卸,当阀门出现故障或需要维修时,不用拆卸管路的螺纹,可直接将四根螺栓拿下,便能将阀体的中间部分取出。既减少了发生故障的机率,又提高了作业效率,特别适用于机械体积小空间狭窄的工况当中。


电动三片式球阀原理:

三片式电动球阀的密封性能可靠,且承受的压力较高,它的动作原理是通过电动执行装置的电源电压,带动阀芯做90度的旋转从而达到对介质的开启与截断,可设计为对介质进行二位开关控制,也能实现对管道中介质流量、压力、温度等参数进行比例调节。


电动三片式球阀标准规范:

测试检验:API598,EN12266

螺纹接端:ASME B1.20,BS21 DIN2999/259,BSP ISO7/1,

ISO228/1 JIS B 0203

对焊接端:ASME B16025

套焊接端:ASME B16.11

阀兰接端:ASME B16.5 DIN2542~2545 JIS B2238

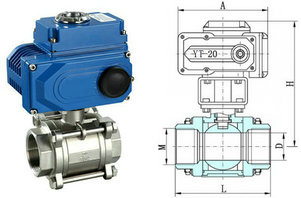

电动三片式球阀结构图


电动三片式球阀技术参数:

公称通径DN15~DN100(mm)

公称压力PN1.0、1.6、2.5、6.4MPa

连接形式内螺纹、焊接式

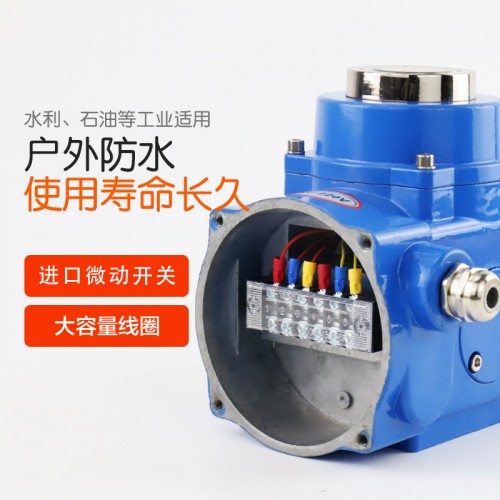

驱动方式电源驱动(可防爆,可带手动装置)

电源电压AC220V、AC380V(其他定制DC24等)

动作范围0~90°

结构形式三片式球阀

阀体材质碳钢、不锈钢304、316、316L

信号反馈有源信号、S无源信号

动作时间30S-60S(可定制快开)

适用温度-29~180°C(增强四氟乙烯)、-29~300°C(对位聚苯)

适用介质液体、油、空气和腐蚀性介质等
控制方式开关型(开关两位模式)、智能调节(4~20mA模拟量信号控制)

电动片式球阀分类与区别:

电动一片式球阀是一体式的,由一个塞头将球体固定,如此方便了它的维修,可用于要求快开快闭的工况中。

电动二片式球阀为两部分组成,由两片阀体夹住球体而固定起来,维修相对比较复杂,中间螺丝的松紧度关系到是否会漏气。

电动三片式球阀跟二片式球阀类似,由左右端盖,还有中间阀体组成,再由两边带颈法兰夹住,其压力比其他两种承受的压力要高些。


关键字: 电动球阀
